在设计过程中，设计人员对于墙柱配筋中纵筋直径选择往往是忽略设计总说明中钢筋连接方式的重要性。部分设计院的总说明甚至是未明确不同直径的钢筋采用何种连接方式，这个连接方式可能抛给施工队去自己决定了，成本将出现不可控的局面......

本文就根据自己的经验，给大家讲一讲在工程配合中如何确定钢筋连接方式及钢筋直径使用的。

01、图集中容易误解的相关要点

通常设计图纸对于钢筋连接处箍筋加密做法直接引用《16G101-1》图集，但是提醒大家一个容易被忽视的点：图集中是区分了梁、柱类构件与剪力墙内构件纵筋搭接范围内箍筋间距的（《11G101-1》中未明确此问题，当现场对于直径10或者12的钢筋采用绑扎连接时，箍筋间距按5d间距，即间距按50或60取，各个楼层暗柱中基本是通高加密区，箍筋特别密，混凝土难以浇筑，且箍筋的工程量巨大）。

1、《16G101-1》第59页对于梁、柱类构件中钢筋搭接区域箍筋加密间距要求取100及5d两者较小值。

2、《16G101-1》第73页对于剪力墙内边缘构件、扶壁柱及非边缘暗柱的纵筋搭接区域内的箍筋间距要求不大于100即可。根据图集做法可大大节约工程量，并且解决现场混凝土难以浇筑的难题。

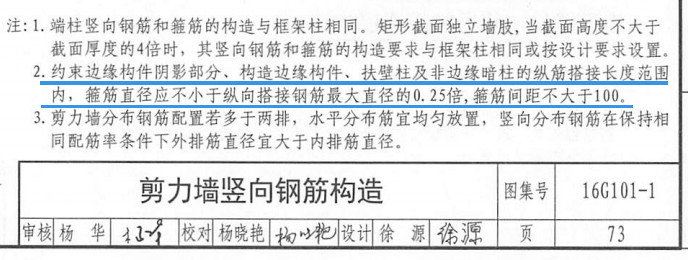

△ 《16G101-1》图集P73

02、确定钢筋连接方式思路

1、跟甲方确定其集团标准，如集团无此相关标准，可建议甲方向本项目施工方确定其实际钢筋最小焊接直径为多少，亦可咨询当地质监站要求。

2、如当地无特殊要求，我们可及时建议甲方根据规范要求来决定，可参考《钢筋焊接及验收规程》（JGJ18-2012）表4.1.1，d=12的钢筋可以采用常规的电渣压力焊。由此可知设计时按不小于12的钢筋采用焊接是完全满足规范的。

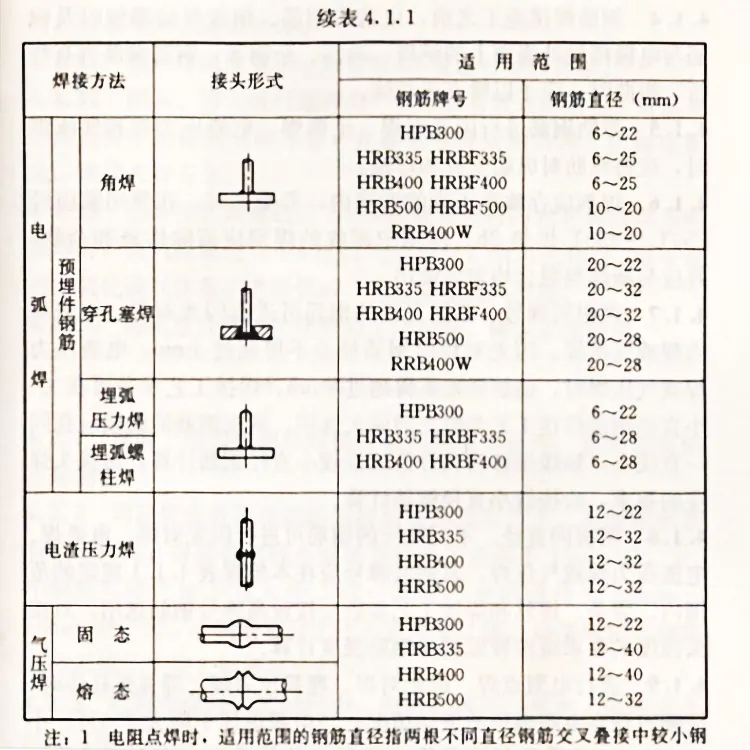

△（JGJ18-2012）表4.1.1

3、为更好的帮助我们选择最合理的钢筋连接方式，我们可以采用经济性对比形式进行比选。

03、钢筋连接方式对比实际案例

① 设计条件确认

1、拟建场地地震设防烈度为6度，地震峰值加速度为0.05g。

2、本建筑为100m高层剪力墙结构，抗震等级取三级，恒活分项系数取1.3/1.5。

3、材料（暂定）：混凝土强度等级为C30，钢筋强度等级为HRB400。

4、暂时按2.9m层高考虑。

5、所有方案均只考虑钢筋相关工程量。

② 测算部位及内容

1、部位：非底部加强部位

2、内容：剪力墙构造边缘构件纵筋不同连接方式及不同直径组配经济性比选

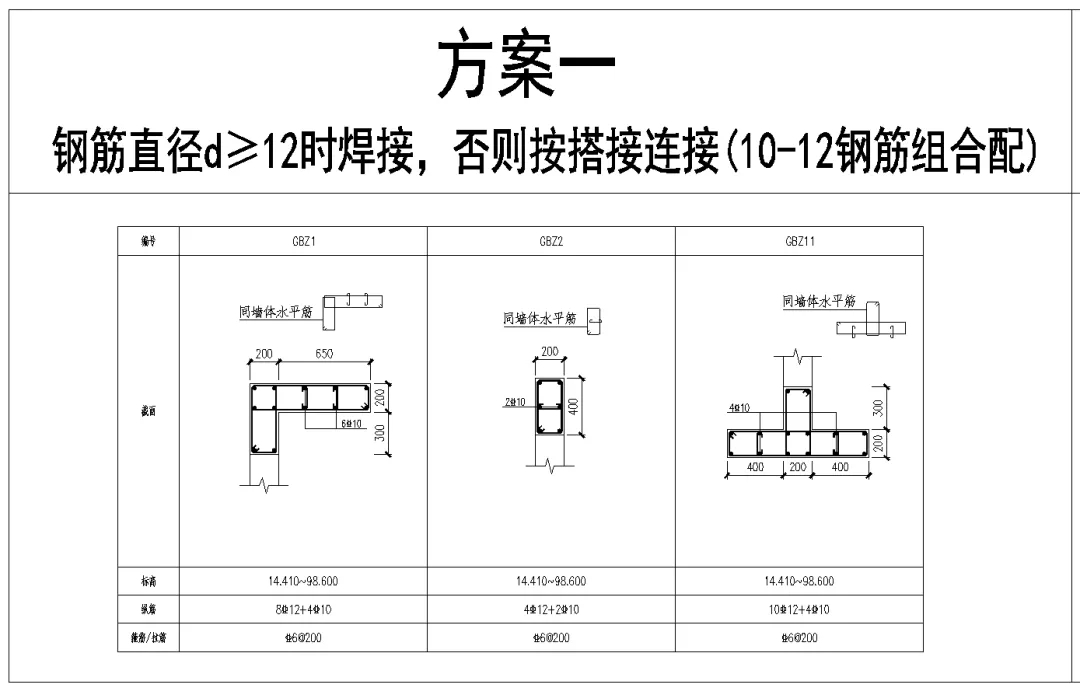

3、方案一：钢筋直径d≥12时焊接，否则按搭接连接，纵向钢筋采用10、12直径钢筋组合配

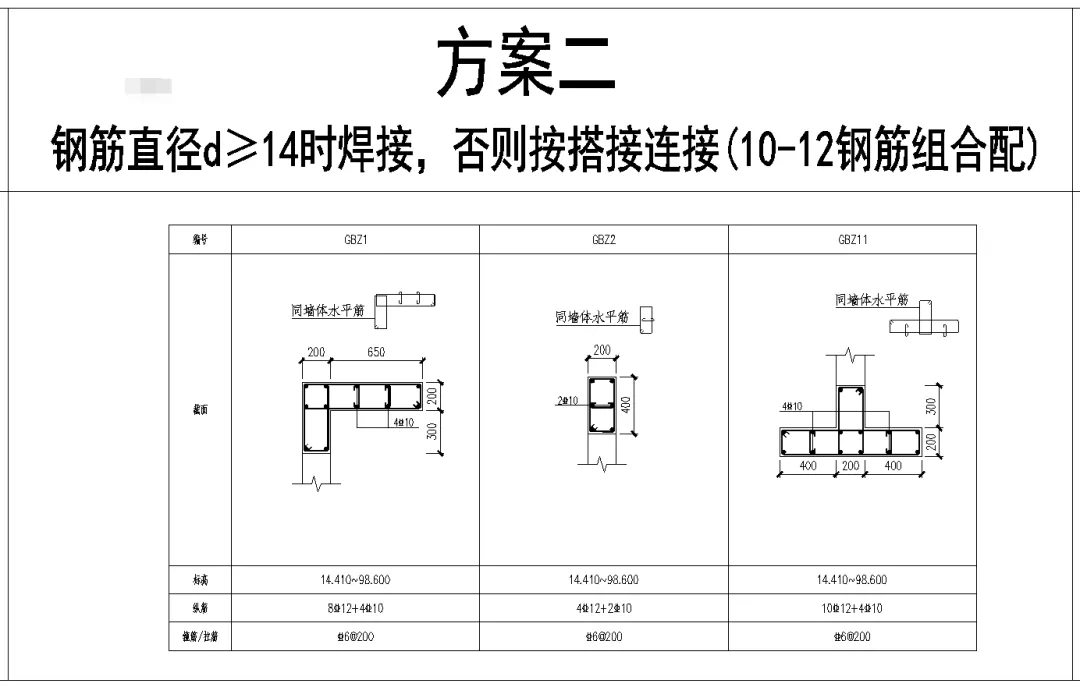

4、方案二：钢筋直径d≥14时焊接，否则按搭接连接，纵向钢筋采用10、12直径钢筋组合配

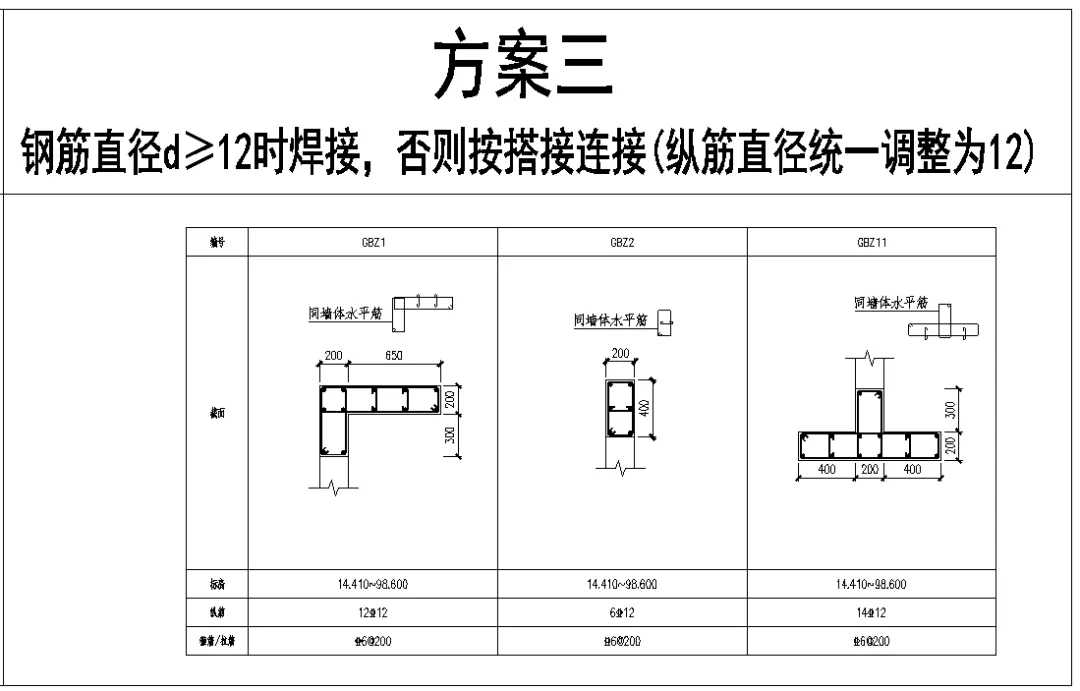

5、方案三：钢筋直径d≥12时焊接，否则按搭接连接，纵向钢筋直径统一调整为不小于12

③ 方案简图

④ 测算条件及结果

测算条件：只考虑钢筋工程量。

综合单价：钢筋6000元/t；接头7元/个。

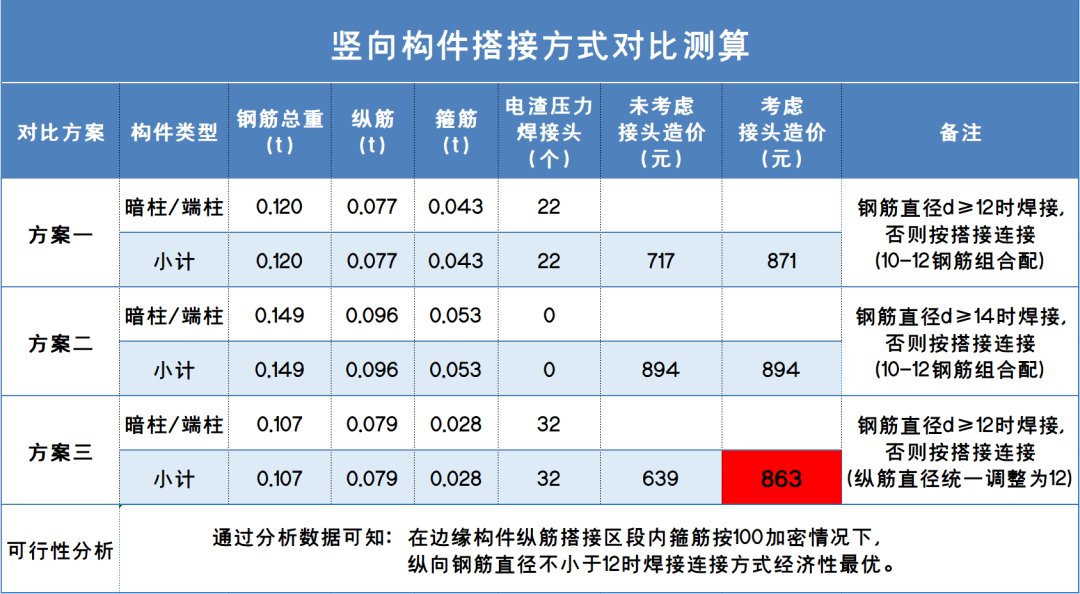

测算结果：

⑤ 最终建议

根据测算结果可知，采用焊接并且最小使用12mm钢筋的工程量最小。我方建议纵向钢筋电渣压力焊起焊直径不小于12，即纵向钢筋直径不小于12时焊接，最终设计人员按建议连接方式和直径修改总说明及墙柱配筋图，并且图纸明确边缘构件纵筋搭接范围内箍筋间距按16G101-1，P73取100mm。本对比仅取实际项目中一个开间，面积约10m2，本对比最优方案相对不利方案对比折合单方节约成本为3.1元，本项目塔楼住宅部分约16万平米，最终节约成本约50万元 。

04、结论及建议

设计中确定钢筋连接方式的思路可参考本文中所述。无法直接判断对应工程采用何种连接方式最合适时，建议通过经济性对比数据，可直观体现最优方案的优势。

设计过程中小细节往往决定设计成果的优劣，抓住每个细节，在保证安全的前提下做到结构最经济！
