摘要：按照高规及抗规相关条文，国家建筑标准设计图集《16G101-1》对《11G101-1》作了较大的调整，增加了剪力墙构造边缘构件采用“墙体水平分布钢筋 +拉筋”的内容，取消了部分箍筋。按照此原则，非加强区域标准层可节约钢筋1.50~2.0kg/m2。

01、设计依据

《高规》第7.2.16条及《抗规》第6.4.5条要求底部加强部位的构造边缘构件采用“箍筋”，而其他部位采用 “拉筋”，以往常规设计均将其他部位采用“箍筋”设计（是设计院和审图部门认可的方式）。

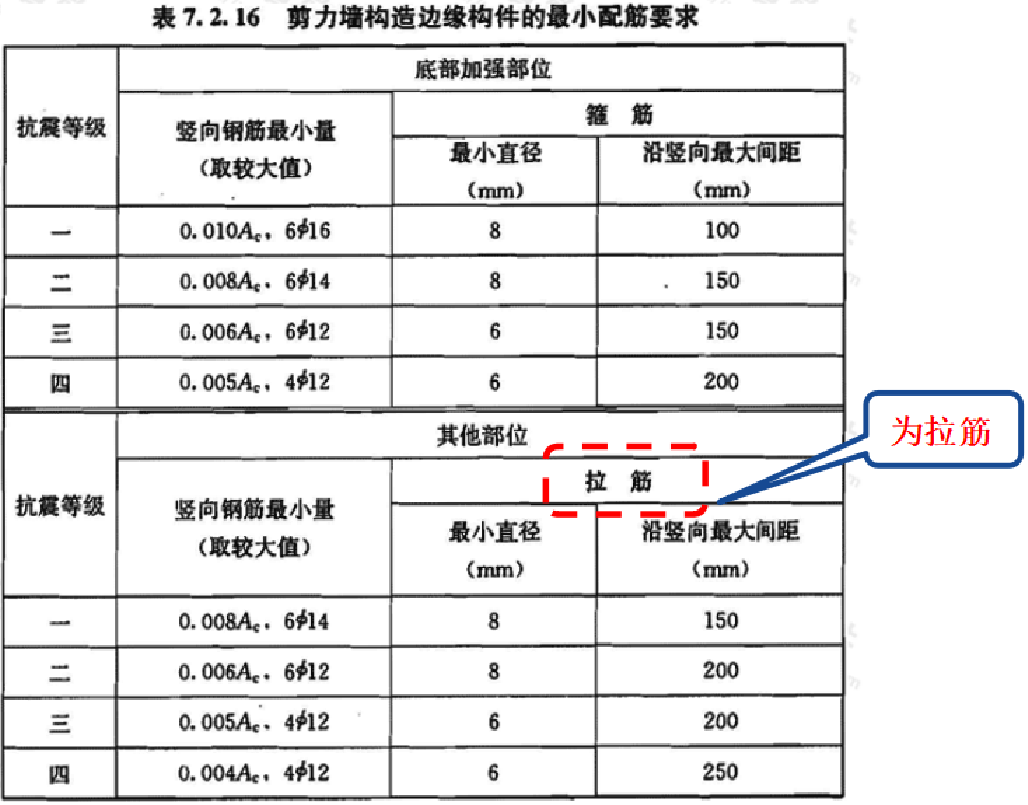

《高层建筑混凝土结构技术规程》：

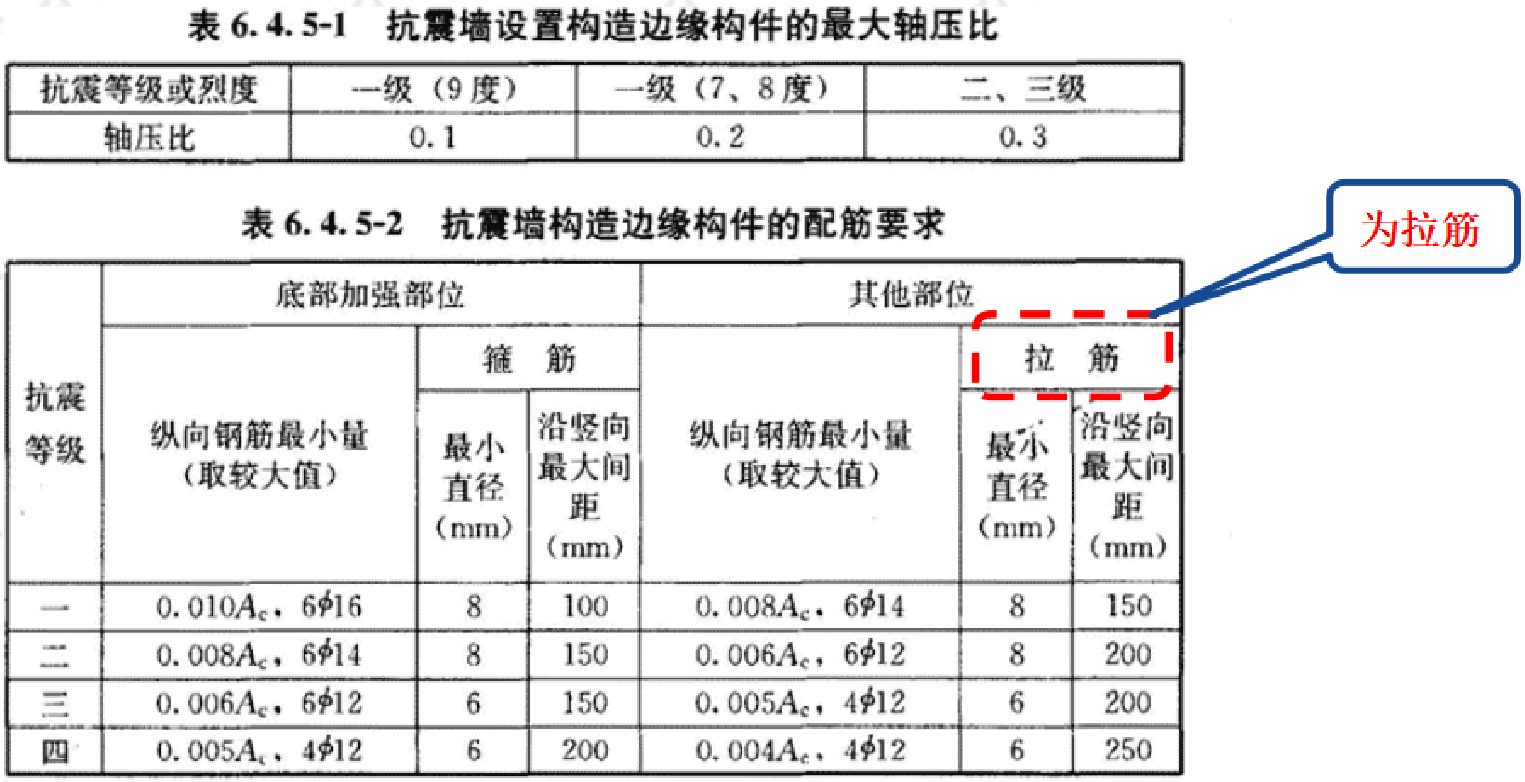

《建筑抗震设计规范》：

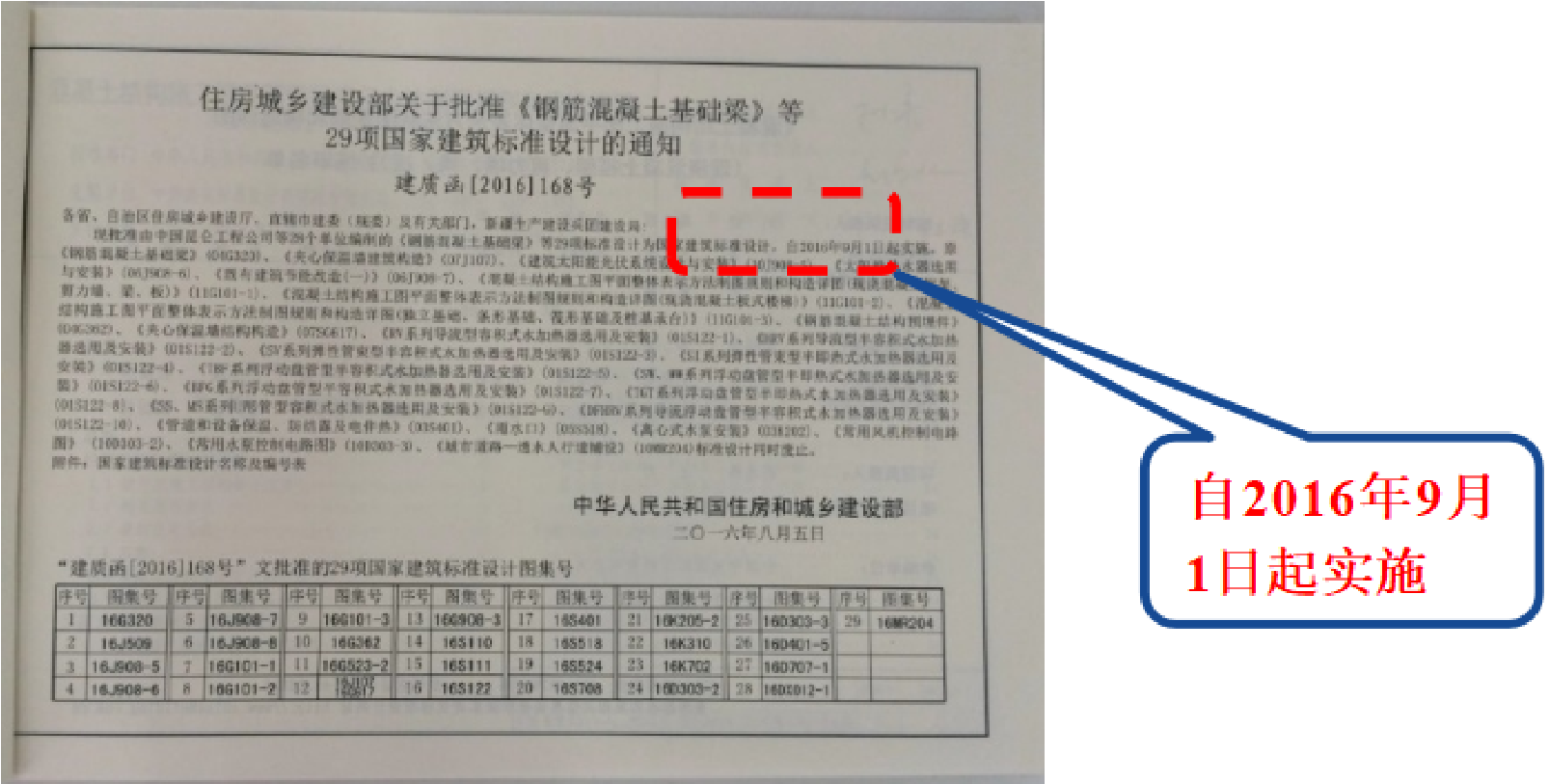

按《高规》 第7.2.16条及《抗规》第 6.4.5条要求，国家建筑标准设计图集《16G101-1》对《11G101-1》作了较大的调整，增加了剪力墙构造边缘构件在其他部位采用“墙体水平分布钢筋 +拉筋”的内容，取消了箍筋。

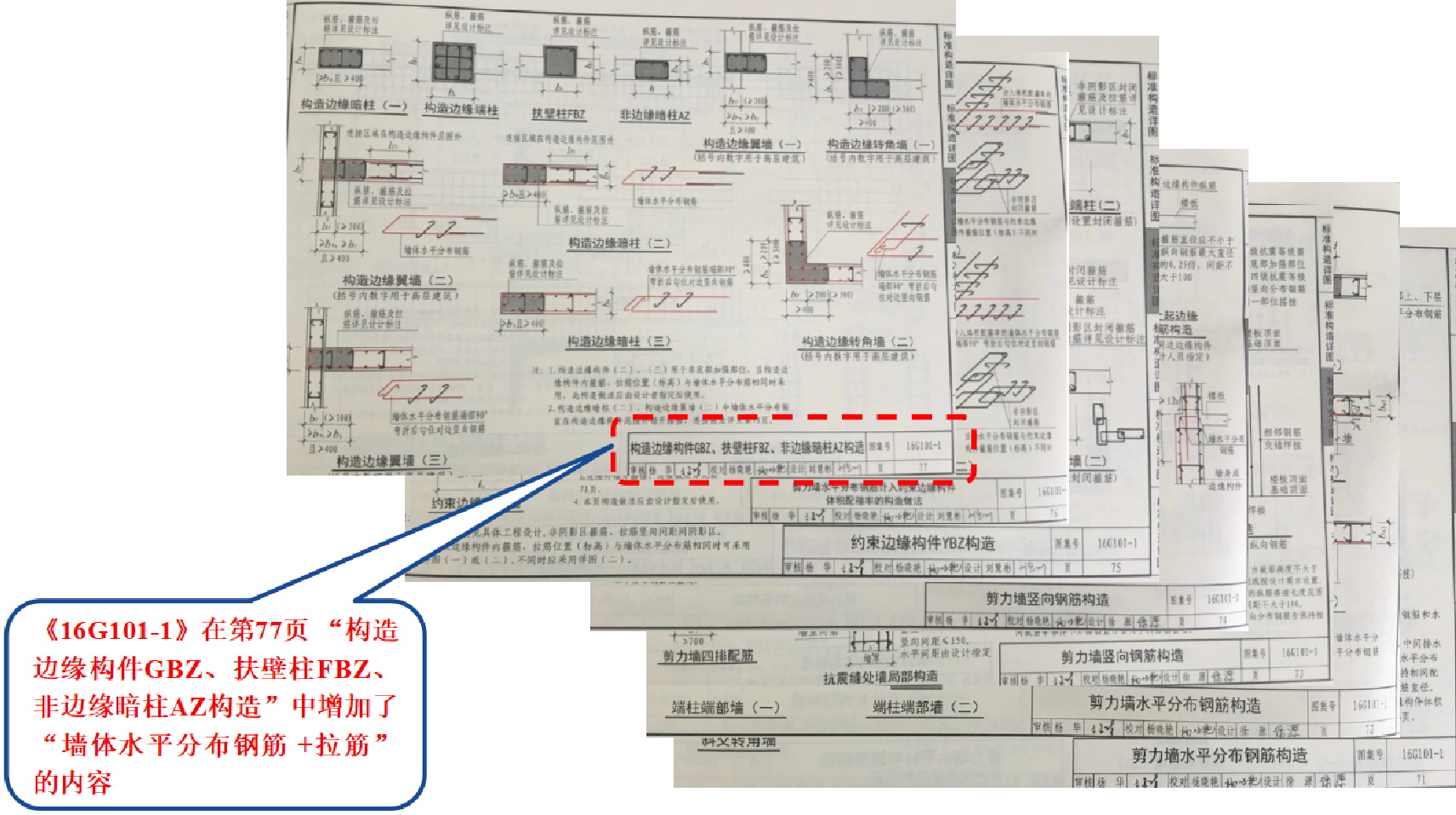

《16G101-1》图集第77页中将剪力墙构造边缘构件在其他部位设计为“墙体水平分布钢筋  +拉筋”形式 。

02、案例分析

本文以广东省某项目某栋为案例，工程概况为：

• 建筑层数：地上30层；
• 房屋高度：94.85米；
• 抗震设防烈度：7度；
• 设计地震分组：第一组；
• 场地类别：Ⅱ；
• 结构形式：剪力墙结构；
• 剪力墙结构抗震等级：二级。

标准层剪力墙平面布置图：

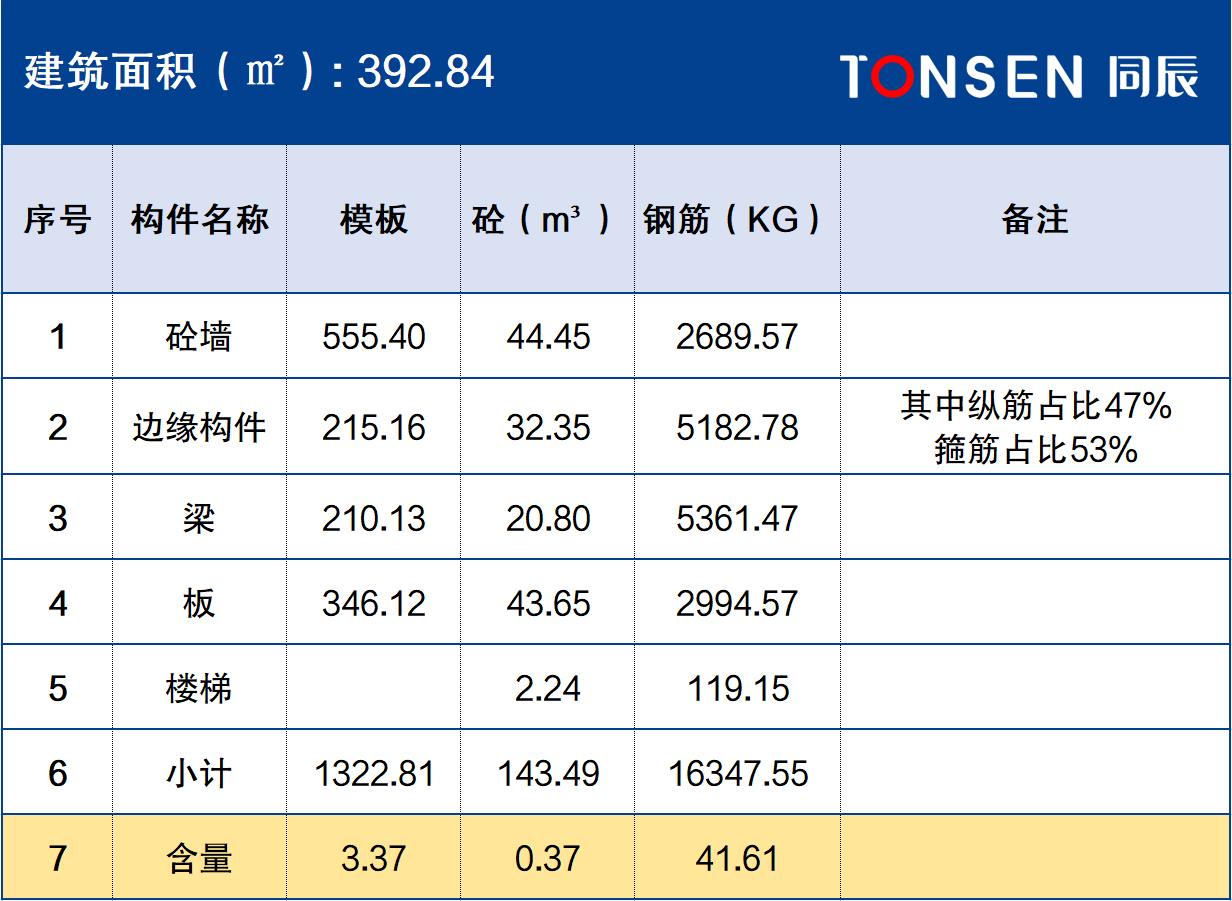

原设计技术指标：

注：剪力墙结构，地上30层，标准层高3.15米，地下2层，层高4.2/3.5米；抗震防烈度：7度；抗震等级：二级；（指标不含二次结构钢筋混凝土：填充墙构造柱、过梁与圈梁等，指标数据按地上6层作为标准层结构抽样计算）。

我们对原设计非底部加强区剪力墙构造边缘构件了进行了二次优化。第一次优化仍采用“箍筋 +拉筋”的方式，内箍优化为拉筋，拉筋间距进行了优化。

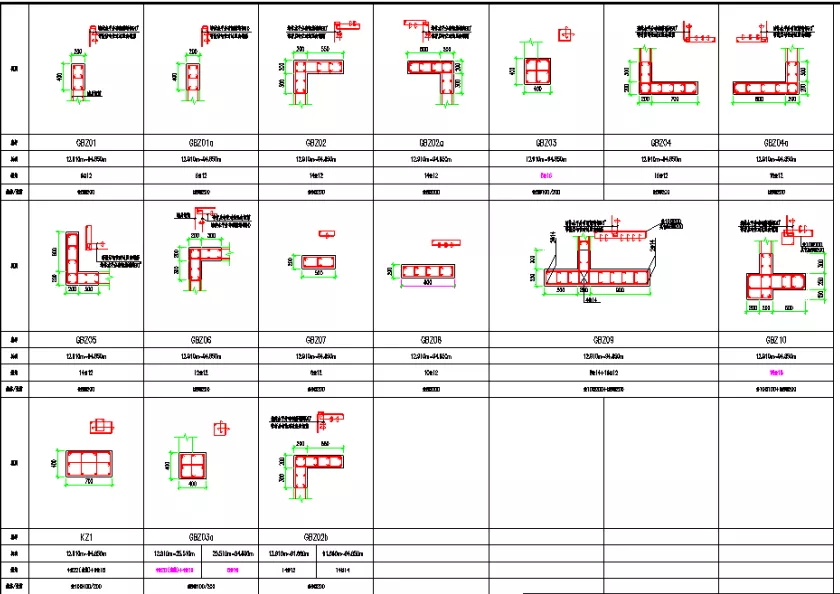

原设计：

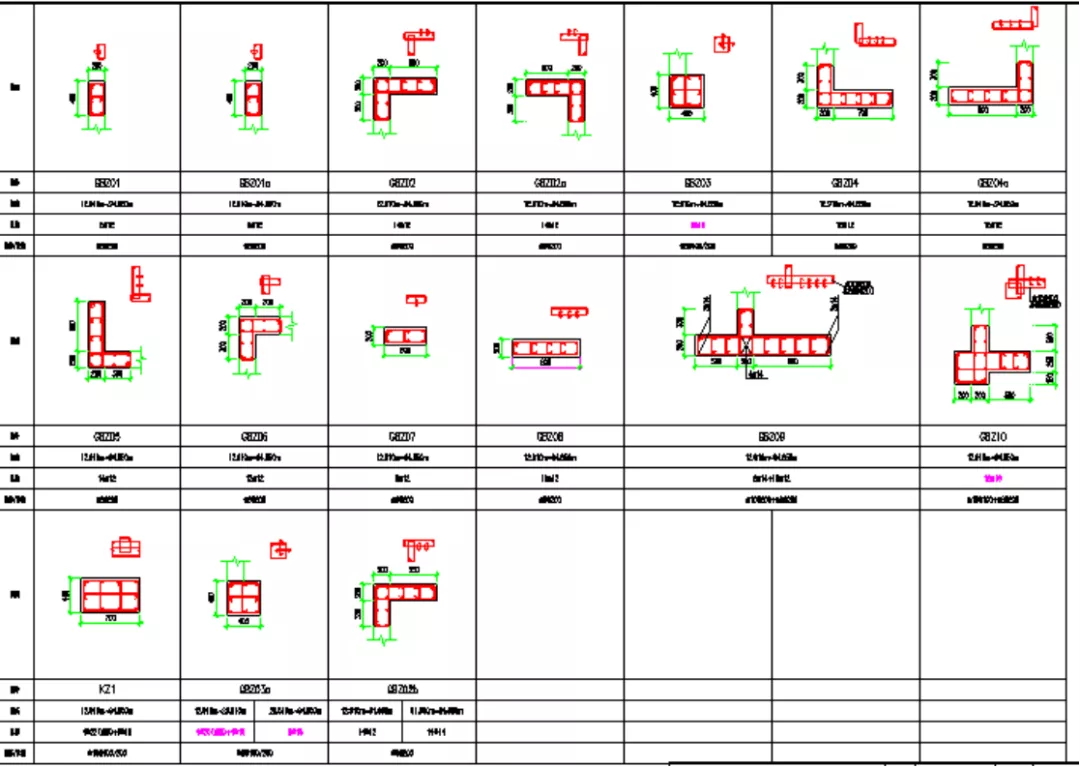

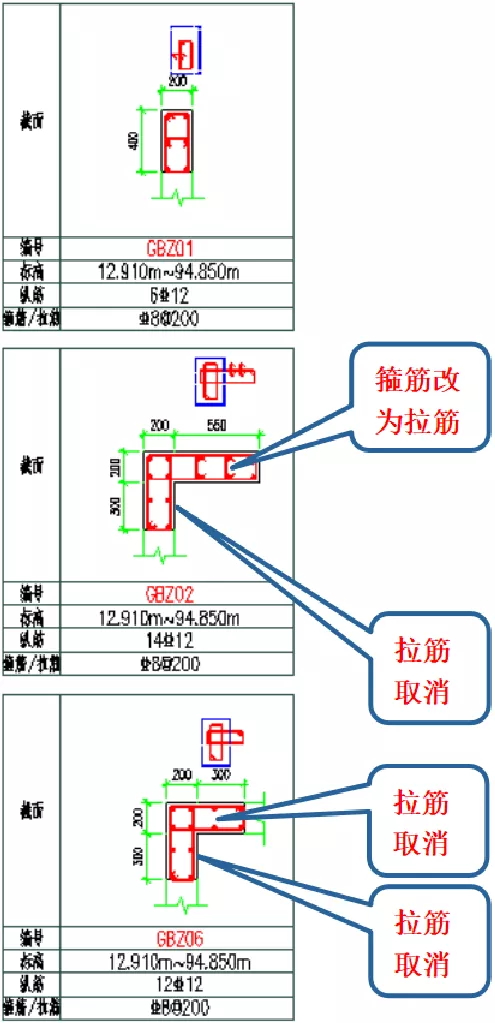

第一次优化：

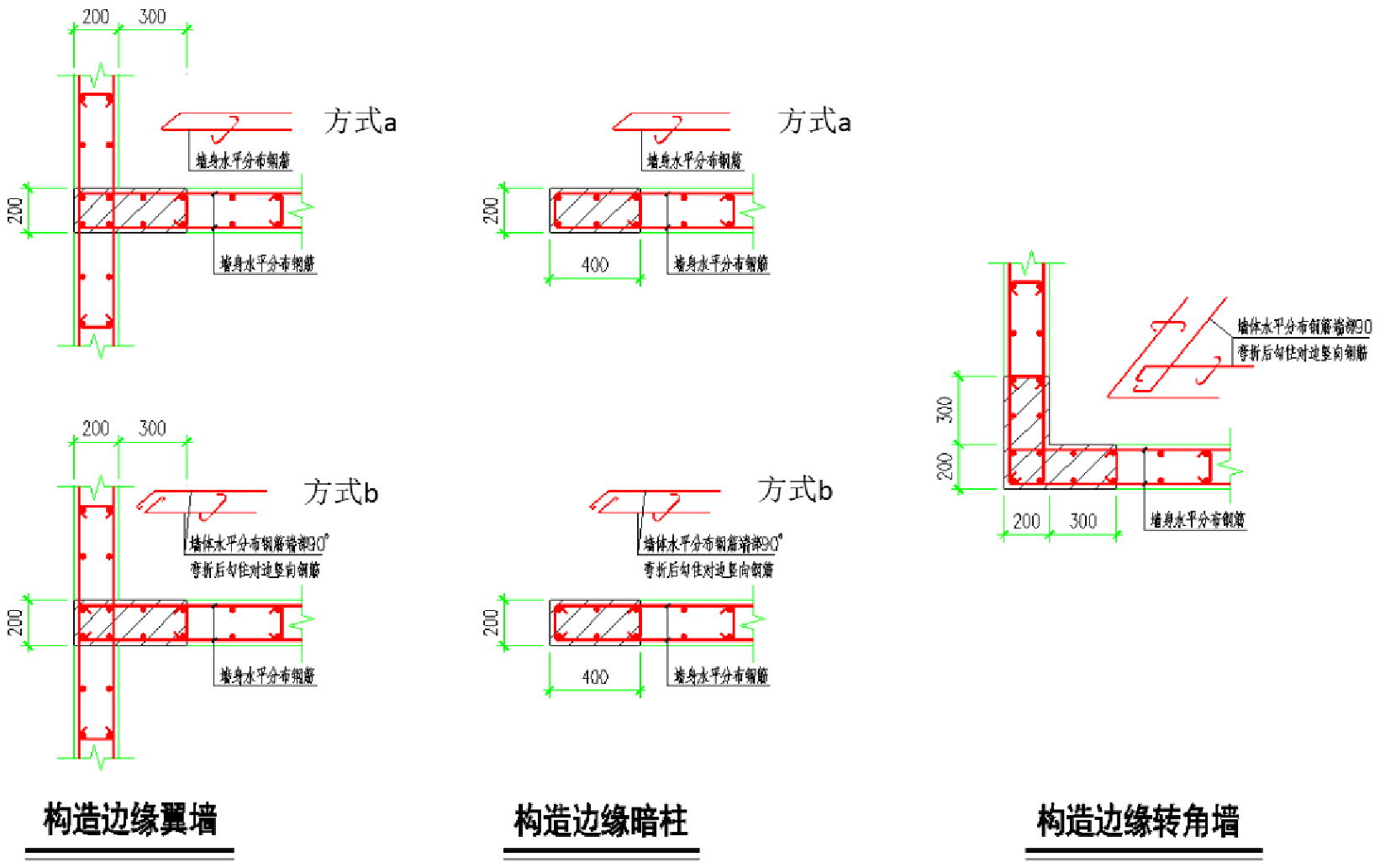

第二次优化取消了部分箍筋，采用“墙体水平分布钢筋 + 拉筋”的形式，按《16G101-1》图集第77页分为两种方式a、b。

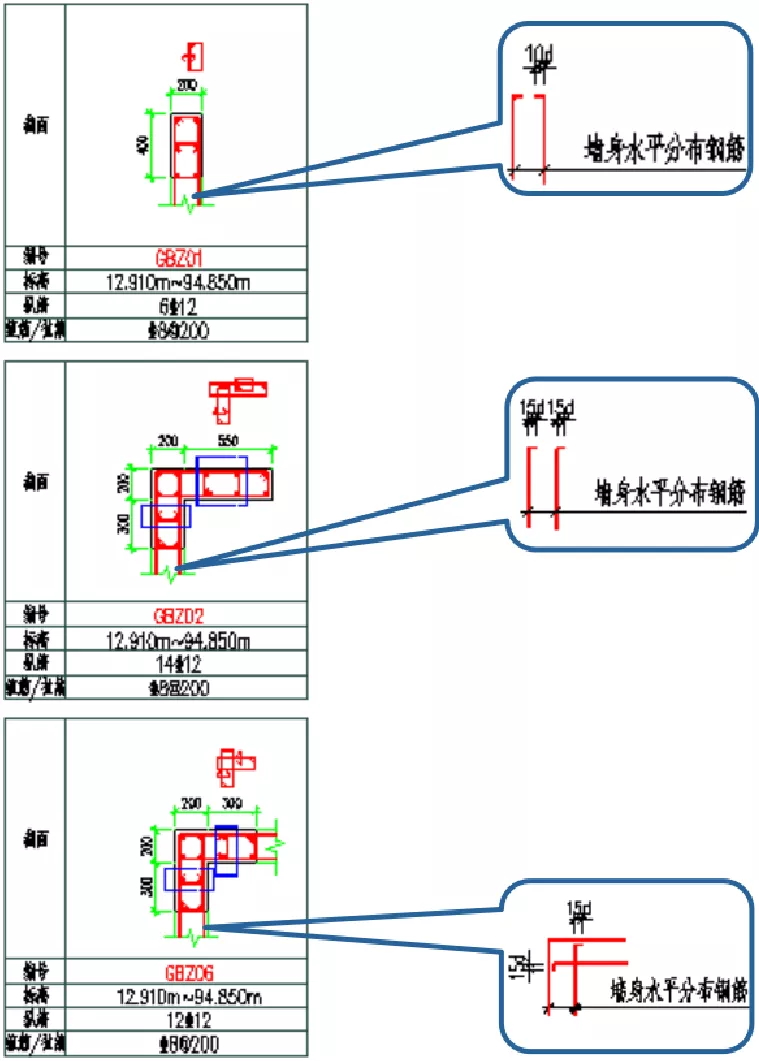

第二次优化 a：

第二次优化 b：

原设计：

第一次优化设计：

第二次优化设计 a：

第二次优化设计 b：

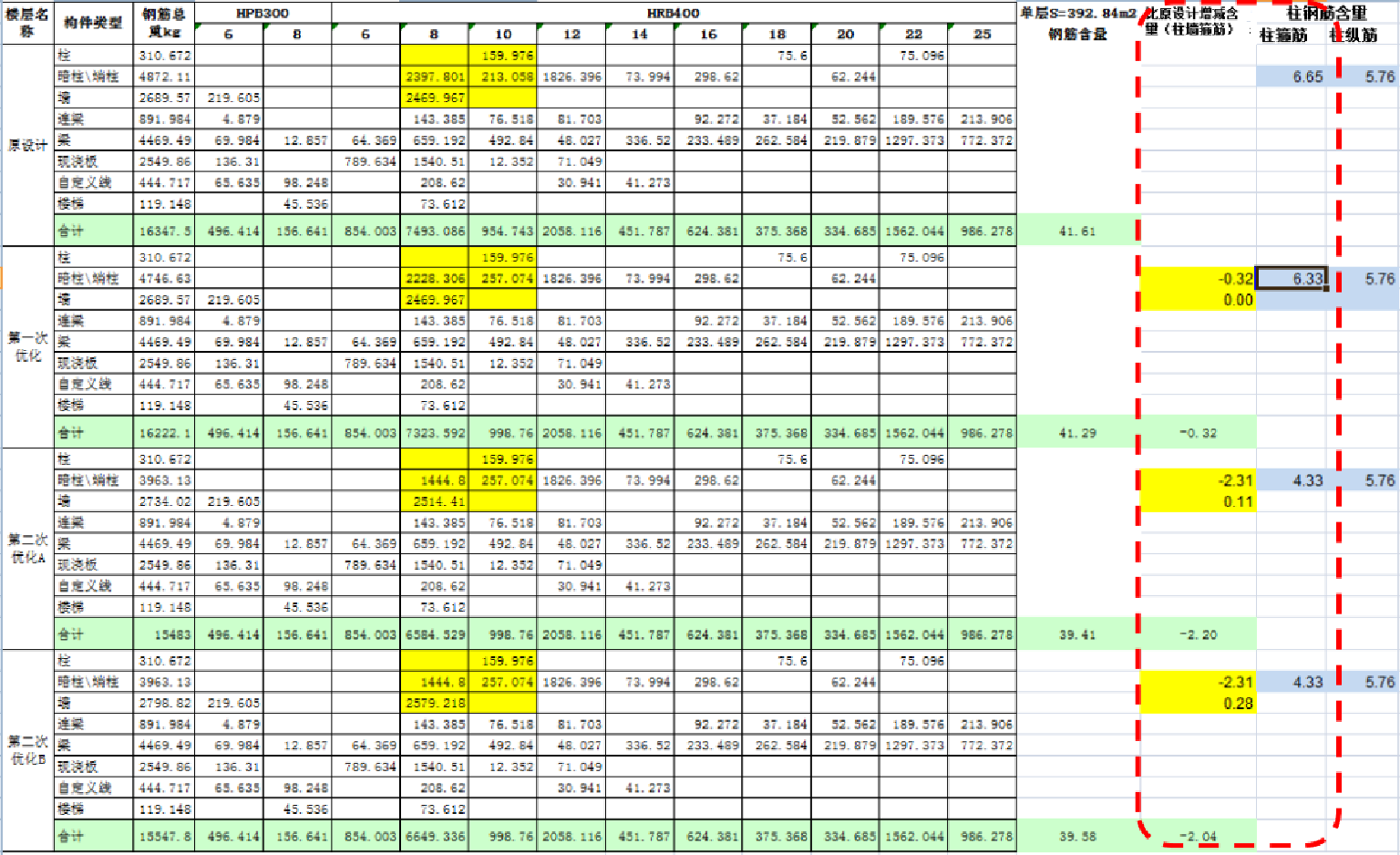

设计技术指标一览表：

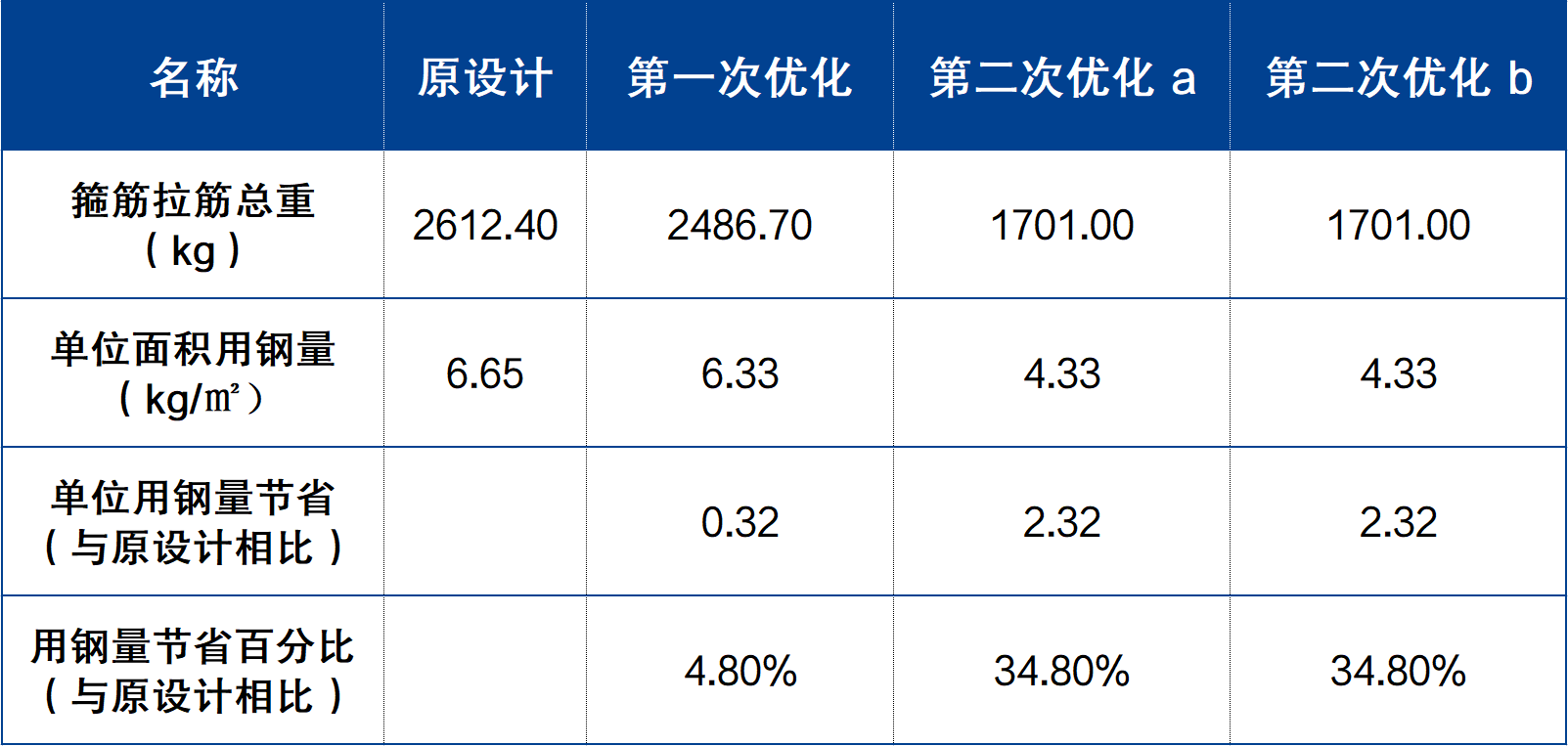

优化前后箍筋拉筋用量对比表：

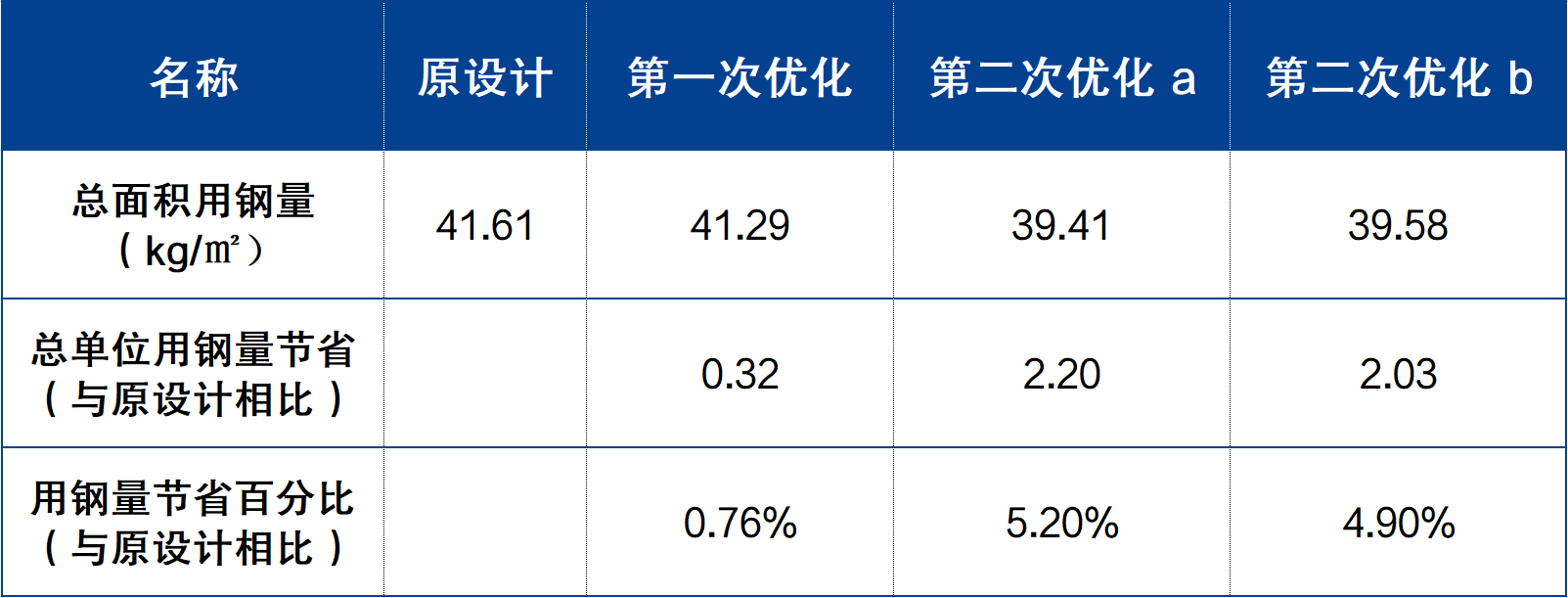

优化前后总钢筋单位用量对比表：

按照上述原则，对所有非底部加强区剪力墙构造边缘构件进行二次优化设计，并进行用钢量测算。用钢量指标表明：1、二次优化设计后，箍筋用量可节省34.8%，总用钢量节省4.9%~5.2%；2、优化方式a与方式b用钢量总体上相当，但采用方式b时水平分布钢筋锚固长度略有增加。

03、优化建议

从以上案例的分析中可以看出，按《16G101-1 》图集的做法，非底部加强区剪力墙构造边缘构件箍筋取消，而采用“墙体水平分布钢筋 +拉筋”的形式，有很好的经济性，并且有规范依据，因此建议在项目中推广使用。方式a、b经济性相当，但方式b施工较为方便，推荐使用。

注：当构造边缘构件内箍筋、拉筋位置（标高）与墙体水平分布钢筋相同时采用。
