【同辰原创】新通规对CRB600H应用的影响及建议

  • 时间:2023-08-18
  • 作者:同辰建筑
  • 浏览:1966次
  • 分享:


随着工程行业愈发重视在设计阶段控制项目成本,结构含钢量成为一个绕不开的经济指标,新型高强钢筋CRB600H也渐渐被工程人所熟悉。CRB600H高强筋与传统HRB400钢筋(即三级钢)在工程应用上有何不同,本文从以下几个方面做简单分析。





01、CRB600H与HRB400有什么不同


1.1、生产工艺:


微合金化钢筋(HRB):通过添加钒(V)、铌(Nb)等合金元素提高屈服强度和极限强度的热轧带肋钢筋,牌号为HRB,其后的数字表示屈服强度标准值(Mpa)如HRB400、HRB500等。


高延性高强钢筋CRB600H:是热轧低碳盘条钢筋经缩颈、轧肋、回火热处理后,极限强度标准值为600Mpa、屈服强度标准值 ƒyk =540MPa的带肋钢筋。钢筋牌号中的 C 冷轧、R 带肋、B 钢筋、H 高延性。

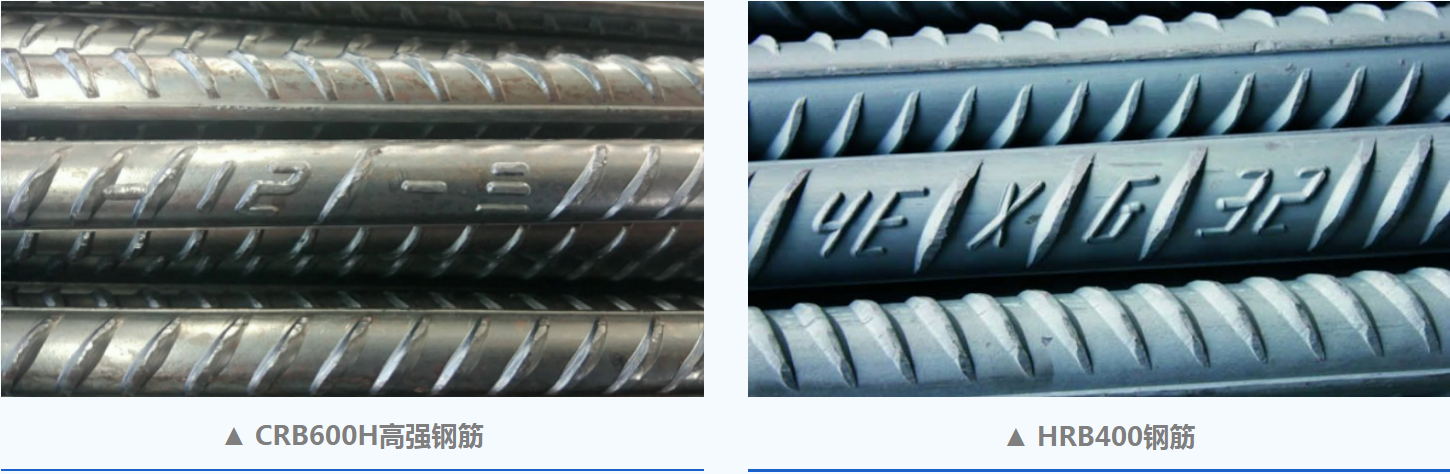

CRB600H钢筋性能形成过程就是让钢筋的晶粒细小、密实,金相组织发生变化,结果是屈服强度、抗拉强度、延伸性能均得到了极大的提高;其外形与HRB400钢筋类似。

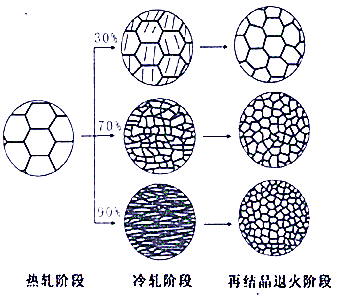

▲ 钢精粒组织变化示意图



CRB600H高强钢筋生产过程中不需要添加钒、鈦等合金元素,可节省宝贵的合金资源,总耗能低于普通低合金热轧钢筋,在工程中推广应用符合国家的节能环保政策。

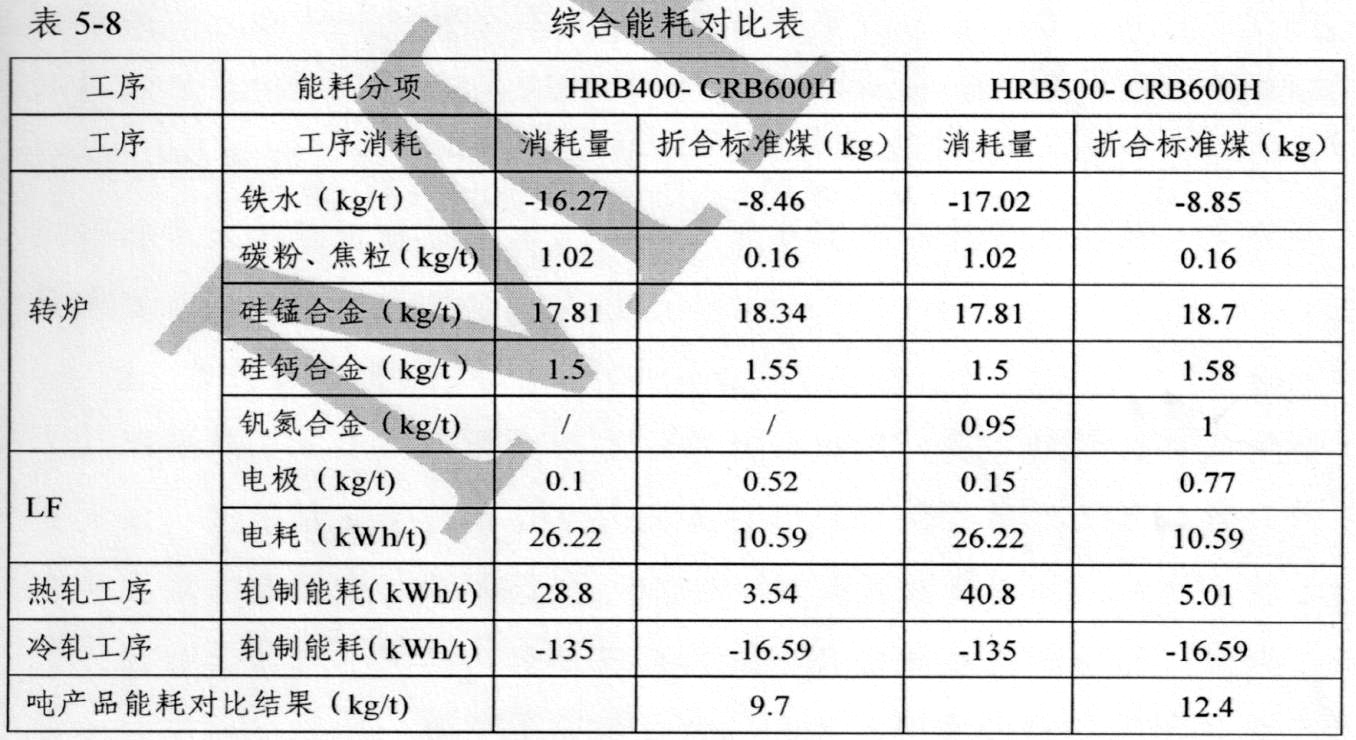

▲ 冶金工业规划研究院能耗评估报告

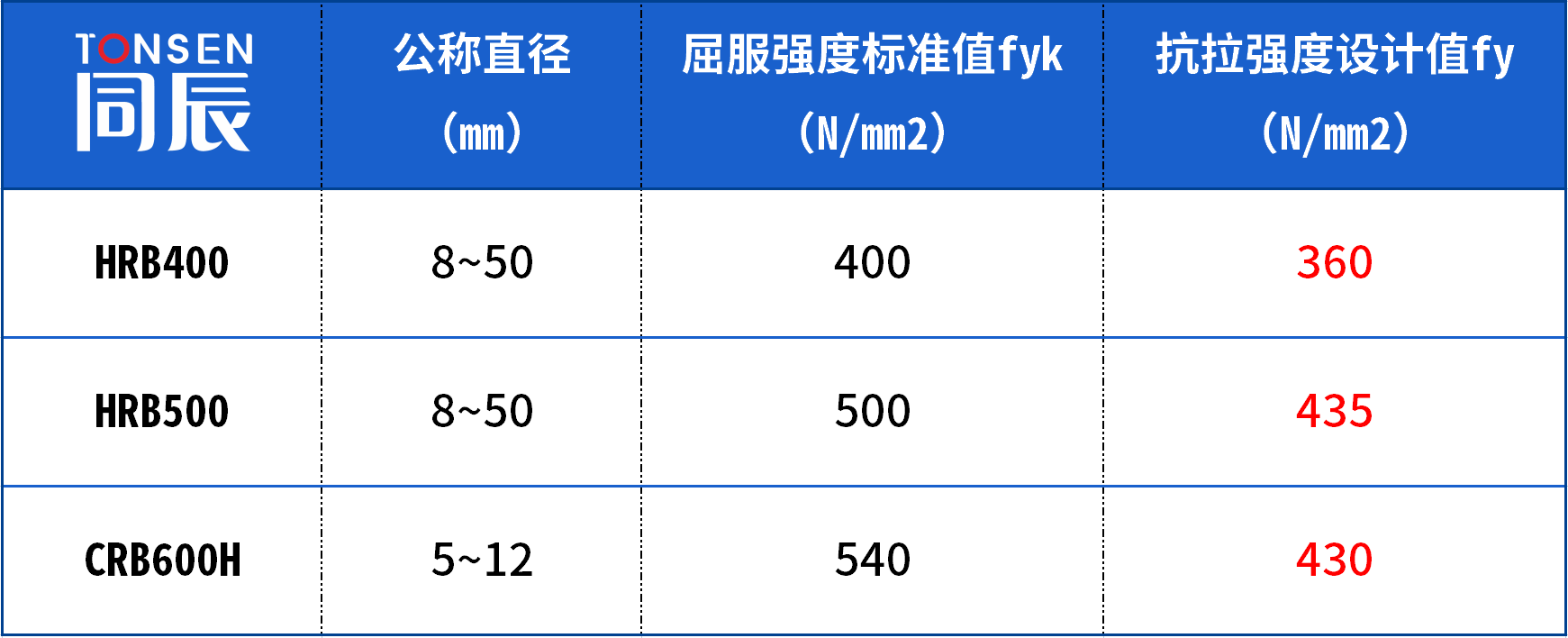

1.2、材料性能:



由上表可知:抗拉强度CRB600H/HRB400=430/360=1.20,材料强度提高了20%;当按承载力计算配筋时,CRB600H较HRB400可节材约20%。






02、CRB600H的设计行业标准

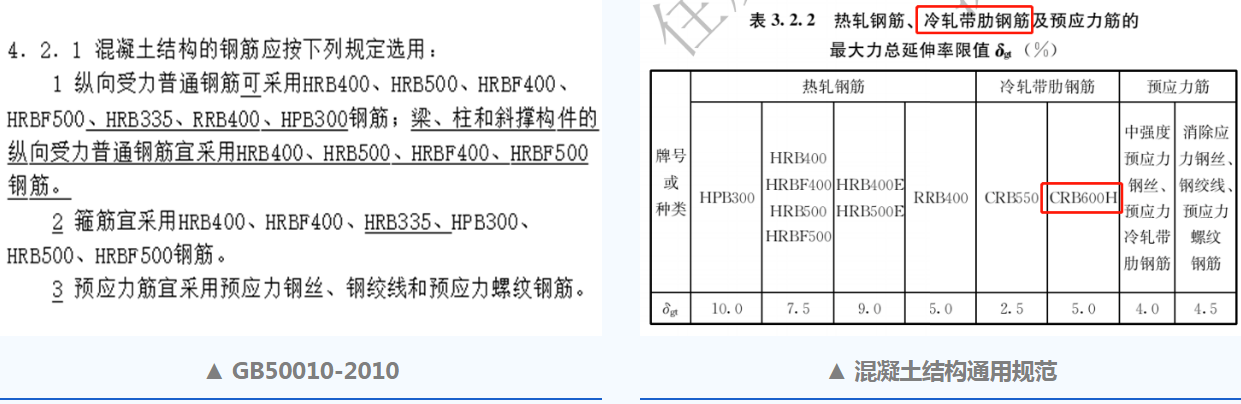

从现行《混凝土结构设计规范》GB 50010-2010,到新近全文强条执行的《混凝土结构通用规范》,可以看出CRB600H是一个从无到有的更新过程,也是住建部推动建筑钢筋使用减量化、提高资源利用效率方针的局部缩影。

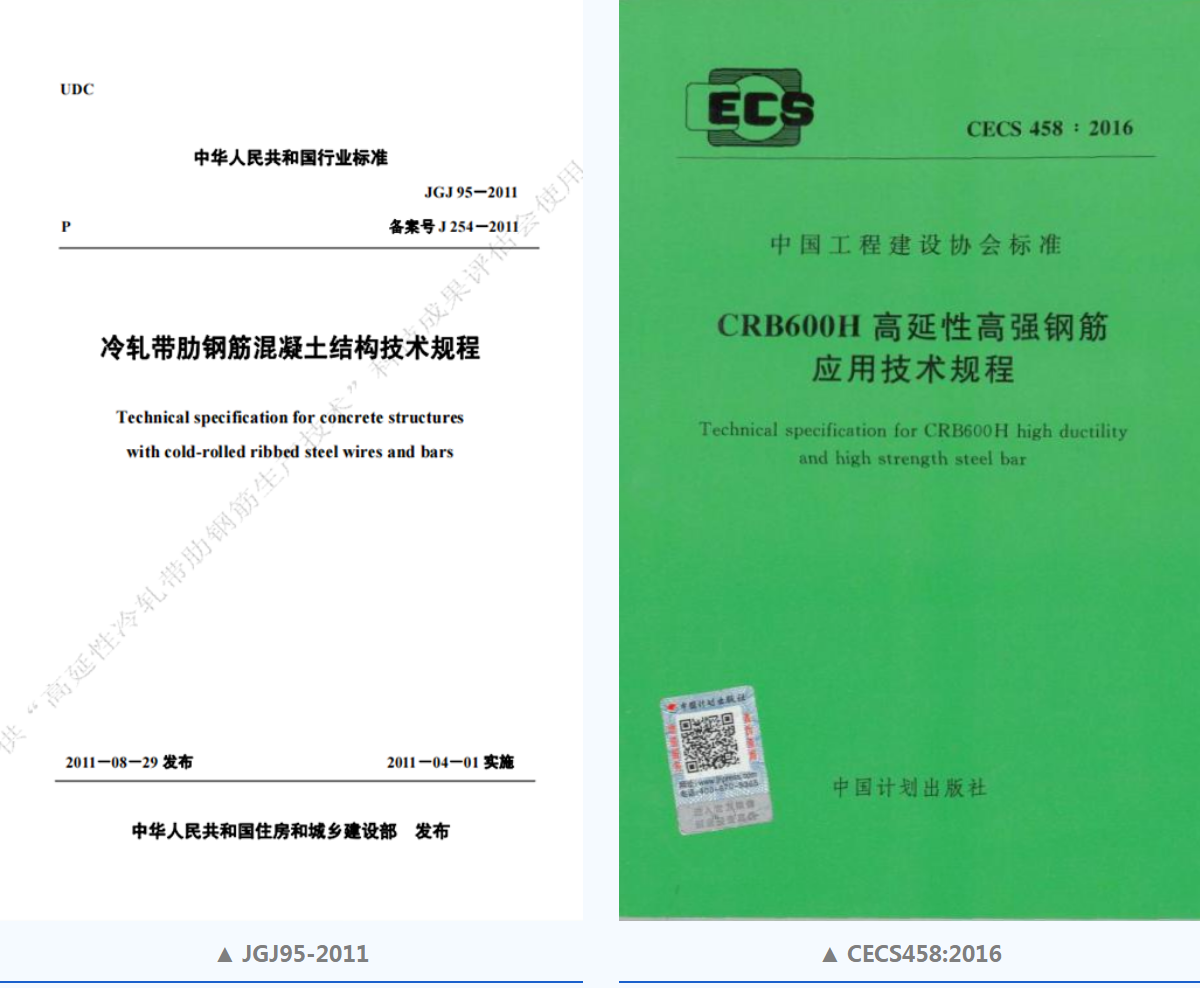

▍现有行业标准CECS458:2016、JGJ95-2011:

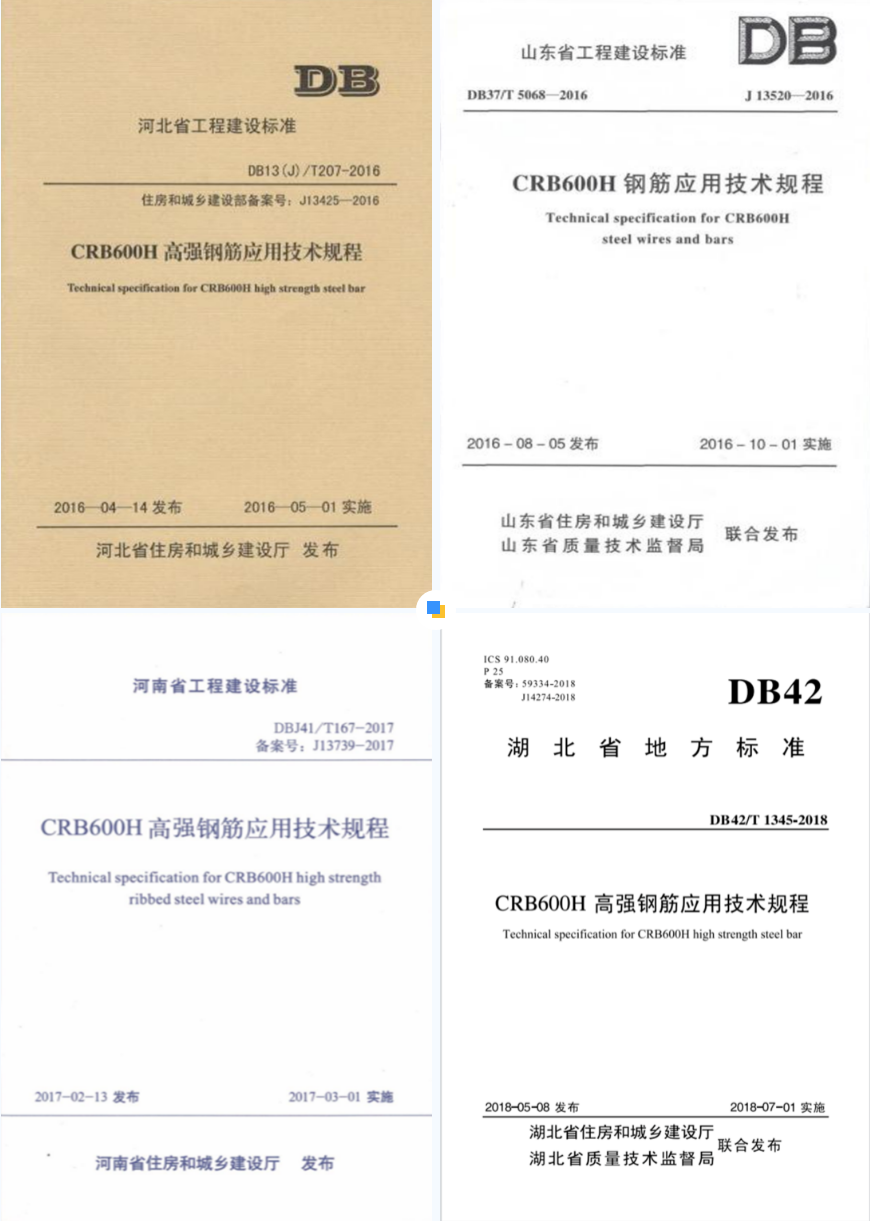

▍各省地方标准(非全部):

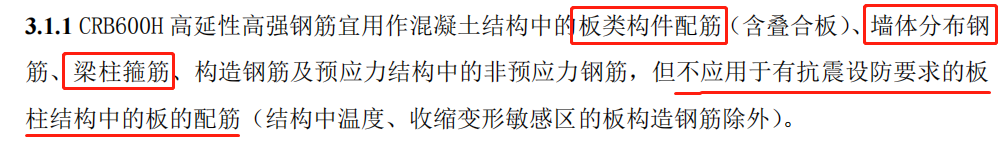

▍CRB600H高强钢筋应用部位:

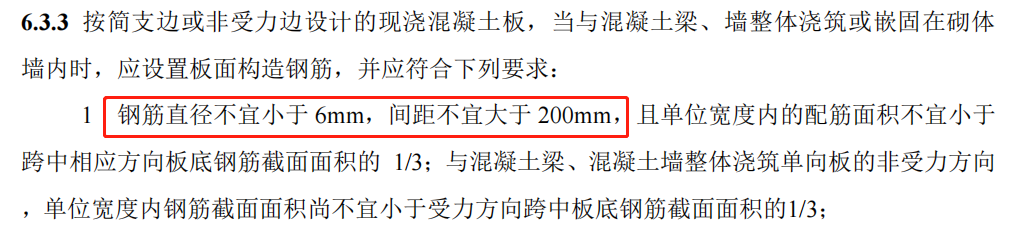

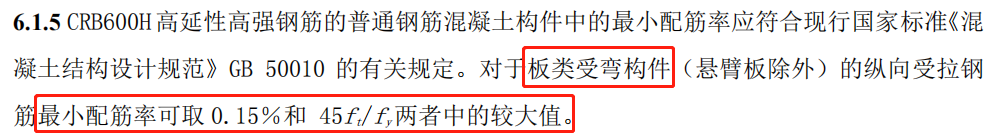

▍CRB600H用于板类受弯构件配筋:

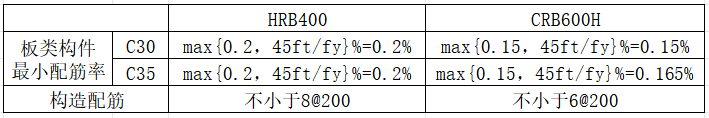

▍结构板设计配筋差异如下:



从上表可知:当按最小配筋率配筋时,CRB600H较HRB400节材约17.5%~25%。






03、CRB600H工程应用对含钢量的影响


下图以实际项目为案例分析CRB600H与HRB400对含钢量的指标的差异。为分析简化,仅考虑板,且采用软件生成施工图并统计钢筋用量。



▍案例项目基本情况如下:


项目所在地为湖南省,6度区,标准层楼板为叠合板,板厚130mm(连廊及电梯前室板厚140mm);板C30混凝土;板面支座筋最小直径分别用6mm(CRB600H)、8mm(HRB400)。

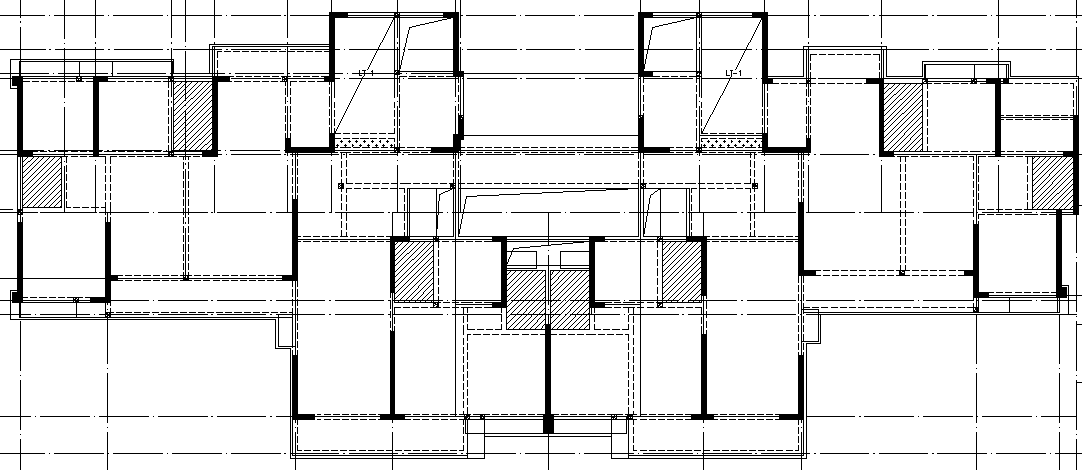

▲ 标准层结构平面图

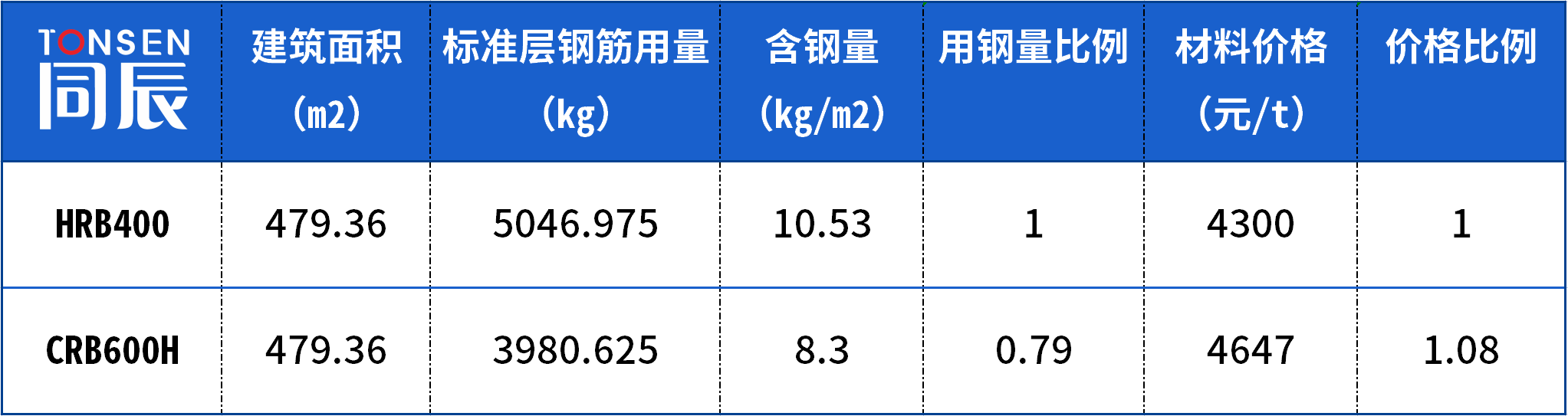

▍统计工程量结果:



从上表数据可以得知:当用于本项目上部楼板配筋时,CRB600H相较HRB400可减少用钢量约2.2kg/m2,材料节省比例约21%;材料价格提高比例约8%;综合成本节省约6.7元/m2。





04、结论及建议


4.1、结论:


  • CRB600H高延性高强钢筋应用于板类构件,无论是按承载力计算配筋,还是按最小配筋率构造配筋,均可显著节约钢筋;
  • CRB600H高延性高强钢筋因强度高,直径小,用于楼板配筋时满足细而密的原则,可有效减少楼板裂缝。


4.2、建议:


  • CRB600H外形与HRB400类似,实际工程应用需做好区分,可采取统一根据直径区分钢筋牌号的方式避免误用;
  • CRB600H高强筋用于配筋较大的部位(如基础、地库顶板)时,因直径限制5~12mm,可考虑并筋形式。
  • CRB600H高强筋的推广应用起步较晚,各地产能有待增加,用于实际项目时建议做好采购渠道调研确保供应。



▌作者:同辰建筑 冯义雄

▌本文仅代表作者个人分析总结,仅供参考
