防水设计不但要注重大面处防水,更要注重节点防水设计。节点往往是渗水、漏水的频发部位,也是后期修补难度较大和客户投诉最高的的部位。因此重视建筑节点防水的设计及施工具有重要意义。
在上一期文章《防水设计、施工、价格(全是干货)》中我们介绍了防水材料分类及推荐了建筑屋面、露台、地下室顶板、地下室侧墙、地下室底板、室内楼地面、室内墙面、室内顶棚、建筑外墙这些大面部位的防水方案。本期中我们重点分析建筑屋面、外墙、室内及地下室中各个节点防水的设计及施工。希望各位读者能取其精华去其糟粕。有好的建议可以提出。也可以转发分享给更需要的用户。
1. 屋面
1.1 檐口:
又称屋檐,屋面与外墙墙身的交接凸出部位。作用是方便排出屋面上的雨水和保护墙身。

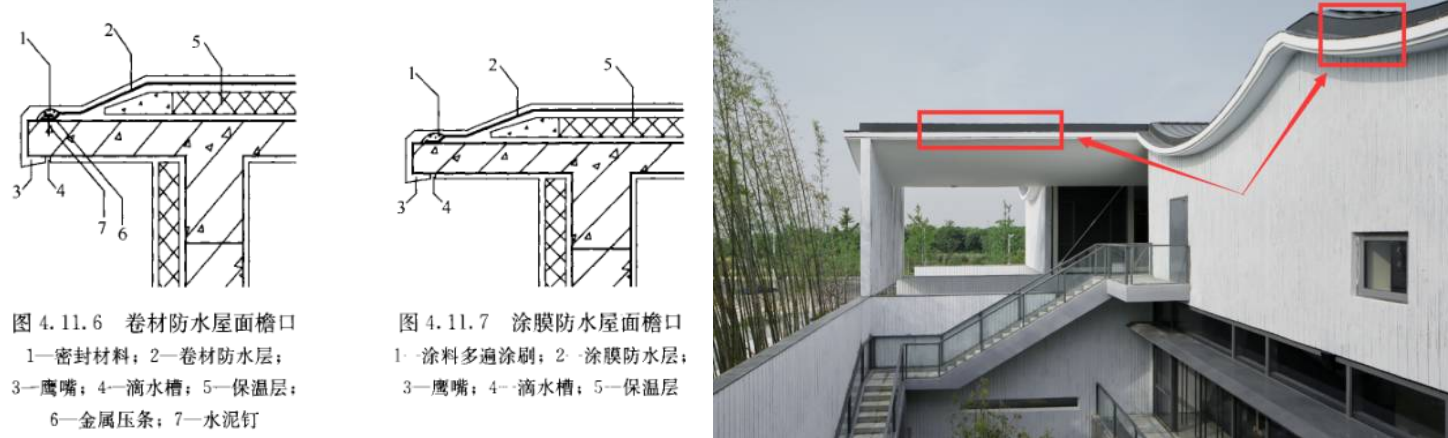

◎ 细节处理:檐口800mm范围内的涂料满刷或卷材满粘,卷材收头应采用金属压条钉压,密封膏封严,水泥砂浆或细石混凝土保护层,檐口下端应做鹰嘴和滴水槽。
◎ 防水方案:1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)收头应用金属压条钉压,密封膏封严。

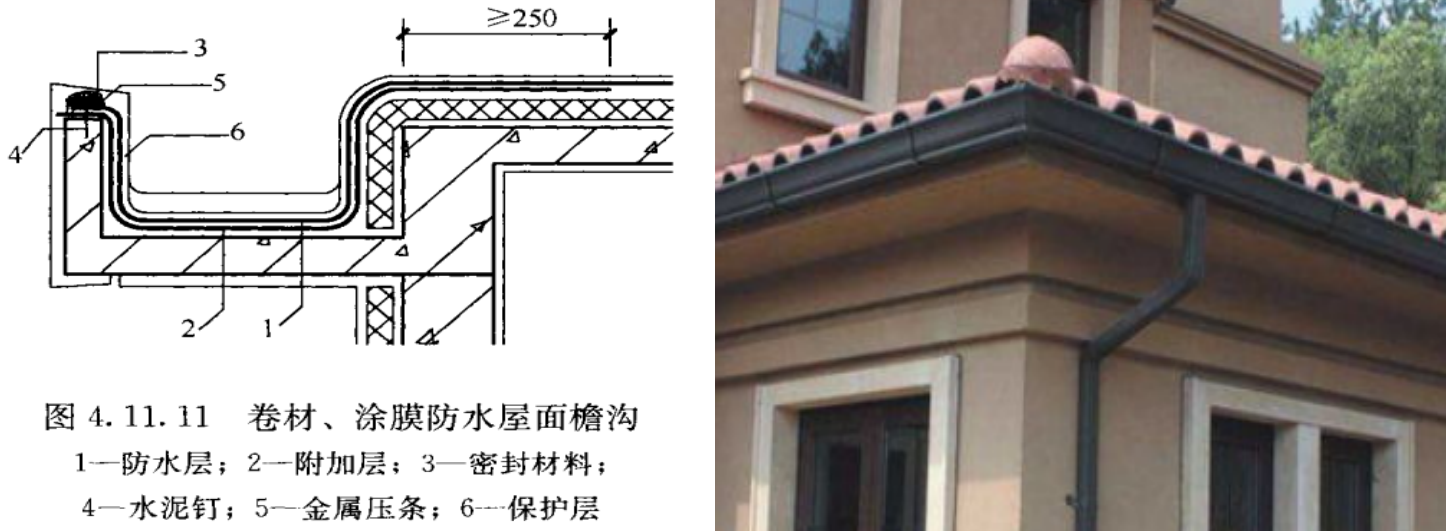

1.2 檐沟:
是屋檐下面横向的槽形排水沟,用于承接屋面的雨水,然后由竖管引到地面。材料可为塑料、竹筒、铁皮、混凝土槽等。
◎ 细节处理:防水层下增设伸人屋面的宽度不应小于250mm附加层,檐沟防水层和附加层由沟底上翻至外侧顶部。卷材收头用金属压条钉压,密封膏封严,涂膜收头用防水涂料多遍涂刷。水泥砂浆或细石混凝土保护层。
◎ 防水方案:防水附加层(1.5厚聚氨酯防水涂料)+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)收头应用金属压条钉压,密封膏封严。
1.3 女儿墙:

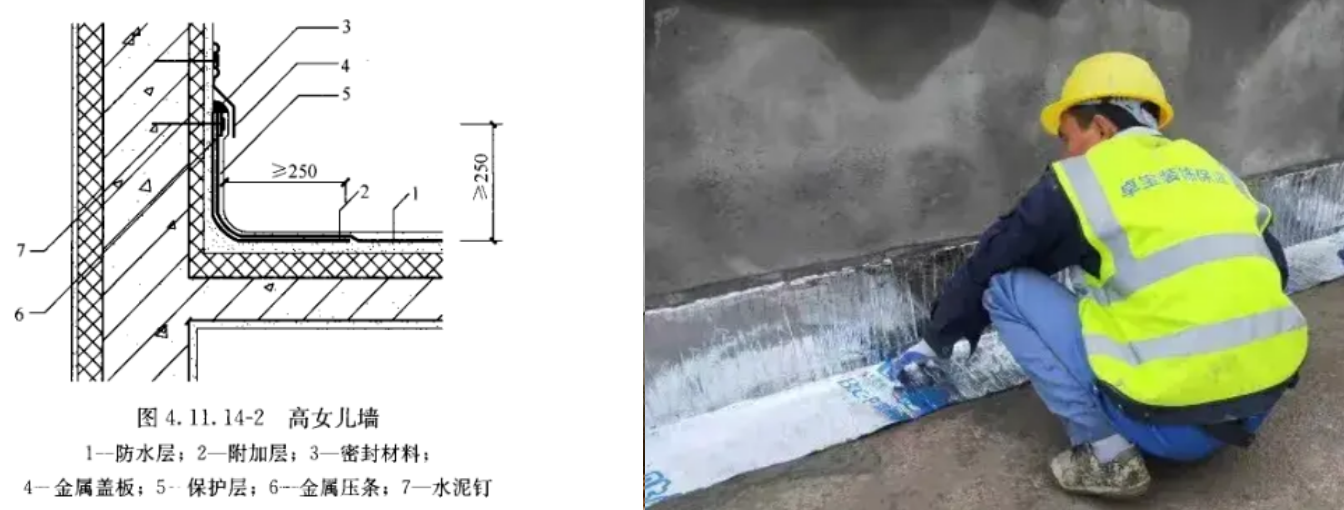

是保护人员的安全,并对建筑立面起装饰作用。不上人的女儿墙除立面装饰作用外,还固定油毡或固定防水卷材用。

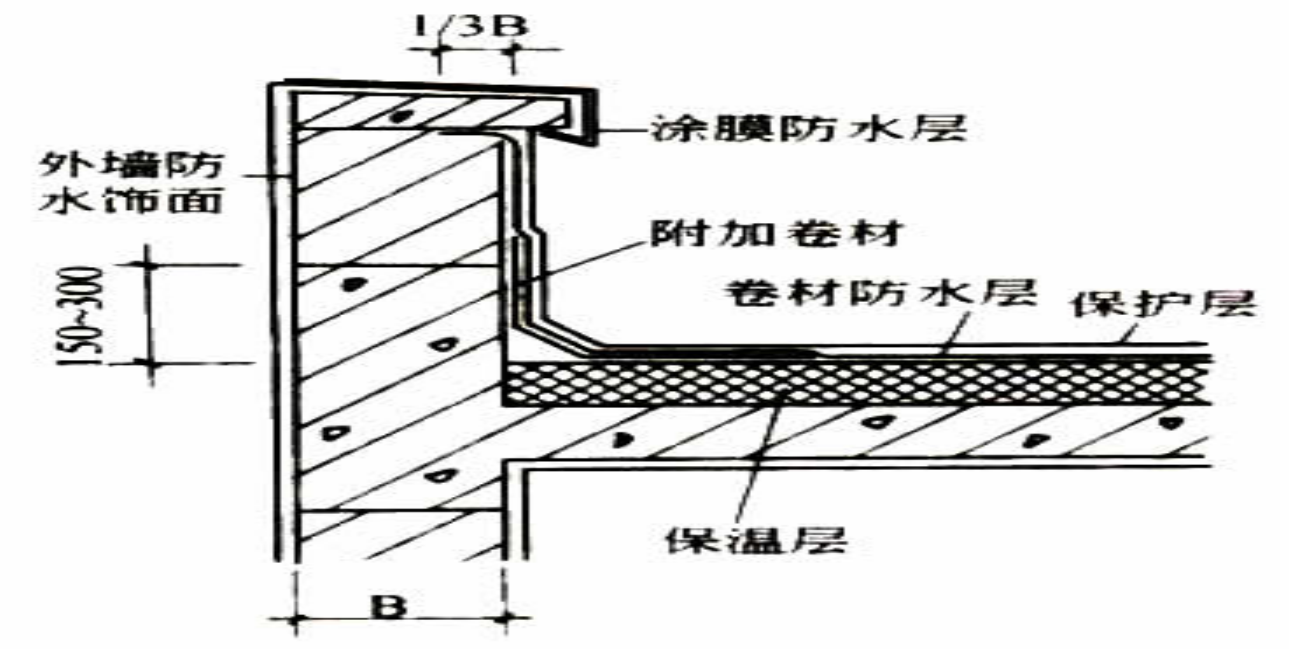

◎ 细节处理:平面和立面设置宽度不应小于250mm防水附加层,屋面防水层立面上翻250mm,水泥钉密封膏固定,设置砂浆保护层,顶部设置金属盖板或混凝土盖板。
◎ 防水方案:防水附加层(1.5厚聚氨酯防水涂料)+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)。

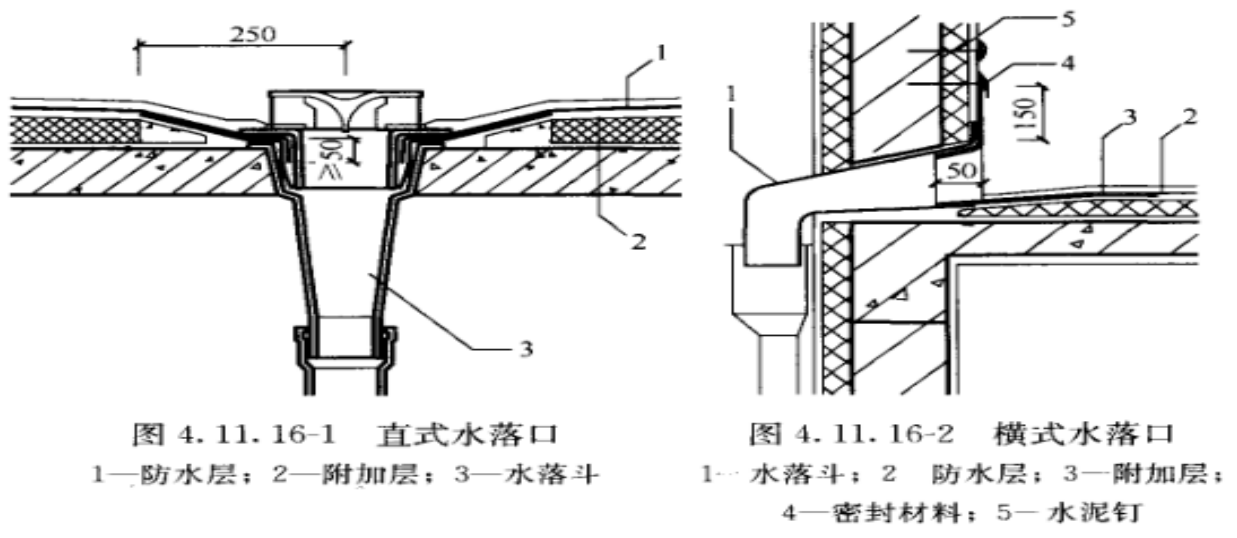

1.4 水落口:
作为屋面排水的构造,是屋面必然存在的节点之一,该节点长时间与水接触,并且排水时扰动大容易导致防水层破损或者收口脱开,所以是渗漏风险极大的部位。水落口根据不同形式分为直式水落口和横式水落口。一般来说落水口和雨水斗是组合使用的,落水口伸到雨水斗上口,雨水斗和雨水管连接。

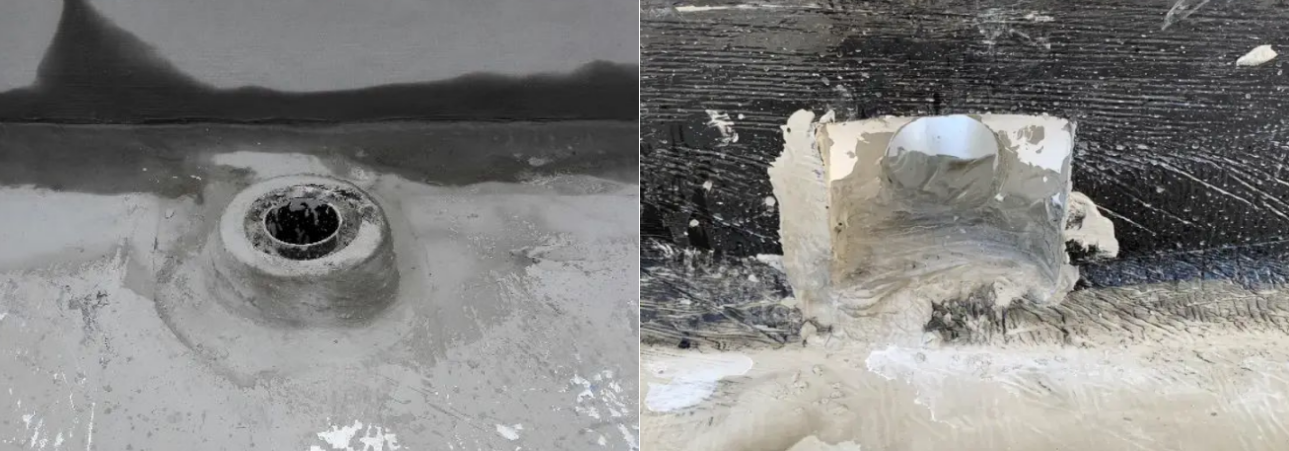

◎ 细节处理:水落口杯应牢固地固定在承重结构上,其周围直径500mm范围内坡度不应小于5%,防水层和涂料防水附加层应伸人水落口杯内不应小于50mm,且粘结牢固。
◎ 防水方案:防水附加层(1.5厚聚氨酯防水涂料)+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)。
1.5 变形缝:
是伸缩缝、沉降缝和防震缝的总称。建筑物在外界因素作用下常会产生变形,导致开裂甚至破坏。变形缝是防止这种情况而预留的构造缝。

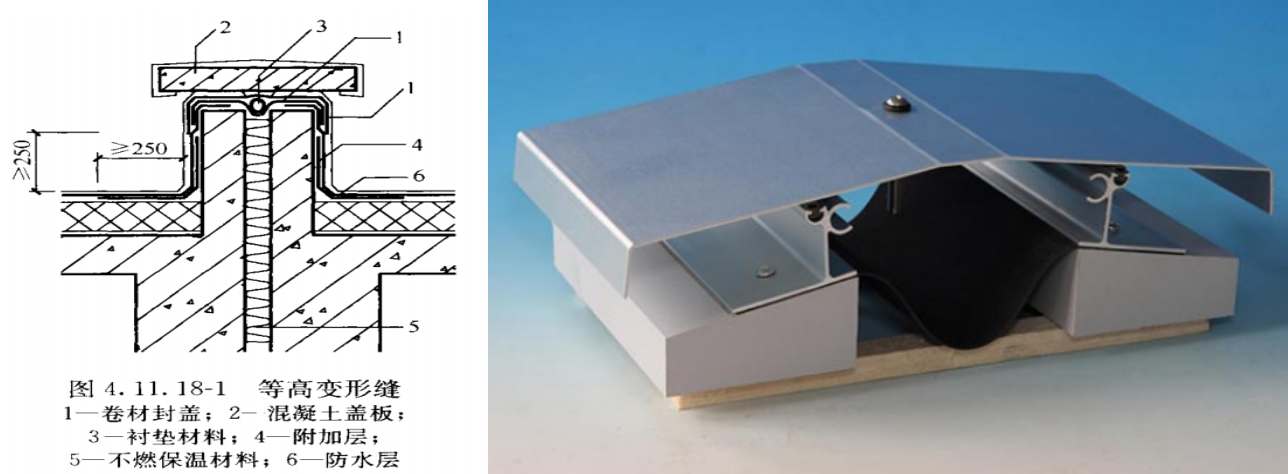

◎ 细节处理:泛水处增设平面和立面的宽度不应小于250mm防水附加层,防水层应铺贴或涂刷至泛水墙的顶部;变形缝内应预填不燃保温材料,上部应采用防水卷材封盖,等高变形缝顶部宜加扣混凝土或金属盖板,高低跨变形缝在立墙泛水处,应采用有足够变形能力的材料和构造作密封处理。
◎ 防水方案:防水附加层(1.5厚聚氨酯防水涂料)+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)收头应用金属箍紧固和密封材料封严。
1.6 伸出屋面管道:
主要用于排室内废气使用,如卫生间基本上都有两根立管。这两根排水立管中,一根是排水的立管,一根是通废气的立管。

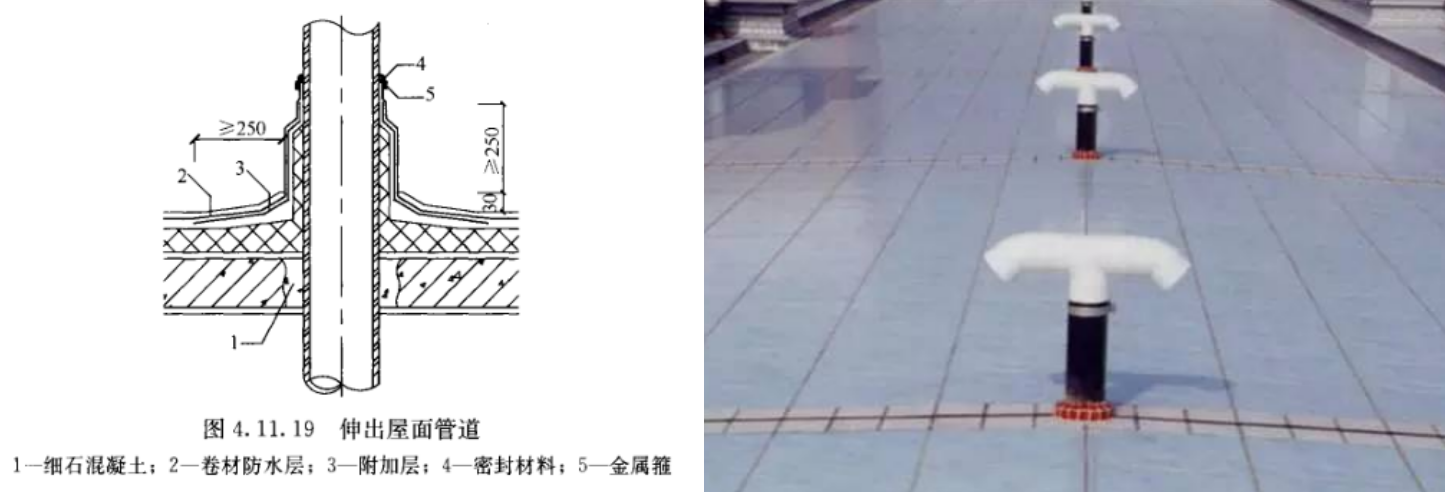

◎ 细节处理:管道周围抹高度不小于30mm的排水坡,防水附加层在平面和立面的宽度均不应小于250mm,泛水处的防水层高度不应小于250mm,卷材收头应用金属箍紧固和密封材料封严,涂膜收头应用防水涂料多遍涂刷。
◎ 防水方案:防水附加层(1.5厚聚氨酯防水涂料)+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)收头应用金属箍紧固和密封材料封严。

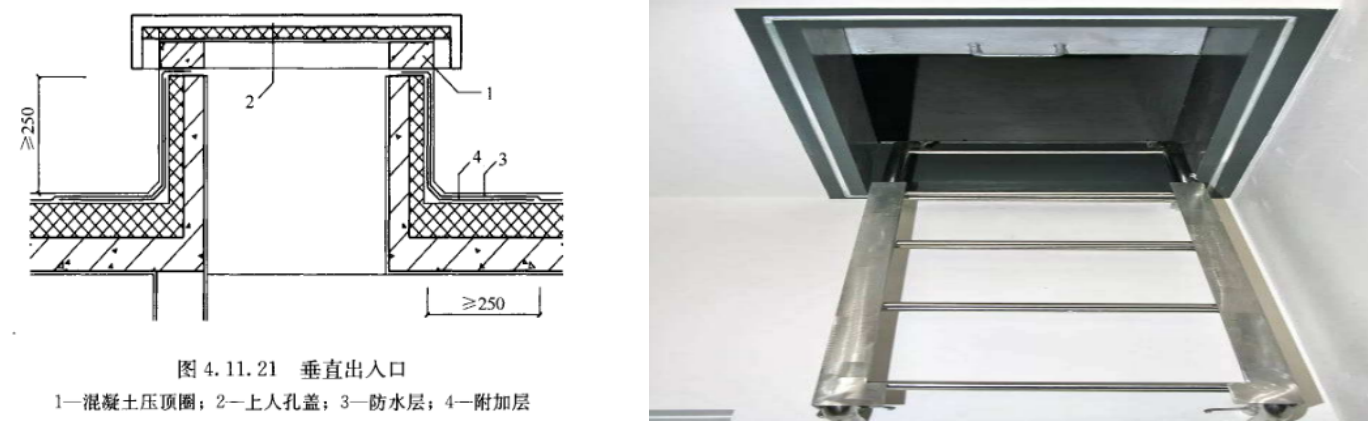

1.7 屋面垂直出入口:
通常设置在不要求上人的屋面,用于屋面检修的考虑。
◎ 细节处理:垂直出入口泛水处应增设附加层,附加层在平面和立面的宽度均不应小于250mm;防水层收头应在混凝土压顶圈下。
◎ 防水方案:防水附加层(1.5厚聚氨酯防水涂料)+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)。

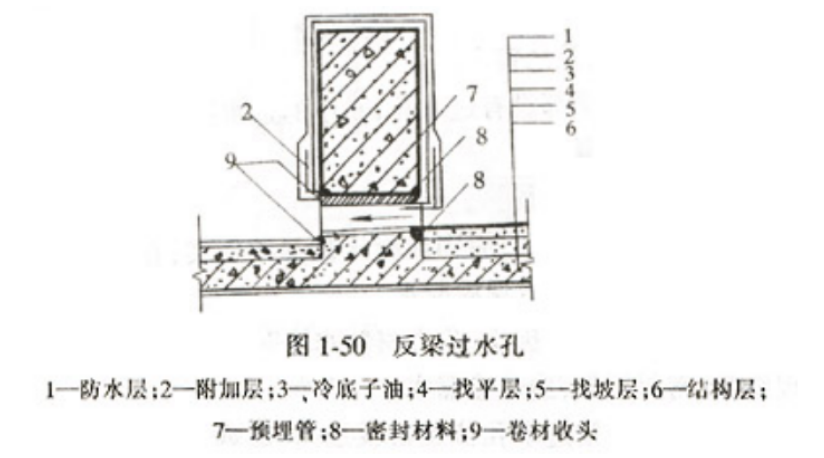

1.8 反梁过水孔:
为了屋面排水畅通,在屋面反梁(一般顶标高高于屋面的过水面)上留设一定数量的过水孔洞。
◎ 细节处理:应根据排水坡度留设反梁过水孔,图纸应注明孔底标高。反梁过水孔宜采用预埋管道,其管径不得小于75mm。过水孔可采用防水涂料、密封材料防水,预埋管道两端周围与混凝土接触处应留凹槽,并应用密封材料封严。
◎ 防水方案:防水附加层(1.5厚聚氨酯防水涂料)+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)。

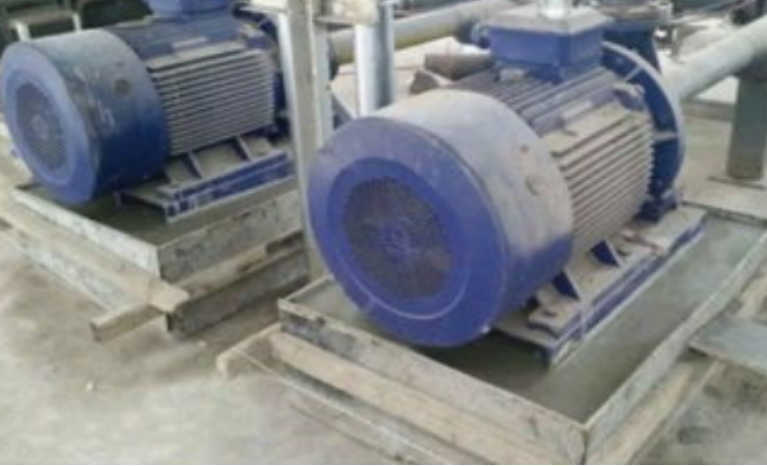

1.9 设施基座:
用于安装和固定设备。一般分为太阳能基座、风机基座或者水箱基座。
◎ 细节处理:设施基座与结构相连时,防水层应包裹设施基座的上部,并应在地脚螺栓周围作密封处理;在防水层上放置设施时,防水层下应增设卷材附加层,附加层包裹设施基座的上部且四周延伸至屋面均大于250mm。必要时应在其上浇筑细石混凝土,其厚度不应小于50mm。
◎ 防水方案:防水附加层(3厚自粘聚合物改性沥青防水卷材(聚酯胎基))+1.5厚聚氨酯防水涂料+两道3厚自粘聚合物改性沥青防水卷材(聚酯胎基)。
1.10 屋脊:
是屋面上比较突出的部分,一般在瓦屋面屋顶的中间。主要出现在我国的古建筑当中,有的上面还会设计成不同的造型。通过大片脊瓦罩住坡屋面两侧瓦片,形成连贯的排水方式。
◎ 细节处理:设置防水附加层(附加层延伸屋脊两侧均大于250mm),设置防水层(要求防水卷材不少于一层),铺设保温层,铺设钢筋网片及细石混凝土,铺设顺水条挂瓦条瓦片、聚合物水泥防水砂浆粘结脊瓦。
◎ 防水方案:防水附加层(3厚自粘聚合物改性沥青防水卷材(聚酯胎基))+1.5厚聚氨酯防水涂料+3厚自粘聚合物改性沥青防水卷材(聚酯胎基)。
1.11 屋顶窗:
是设置于屋面的窗户,按角度可分为平置、斜置式等。

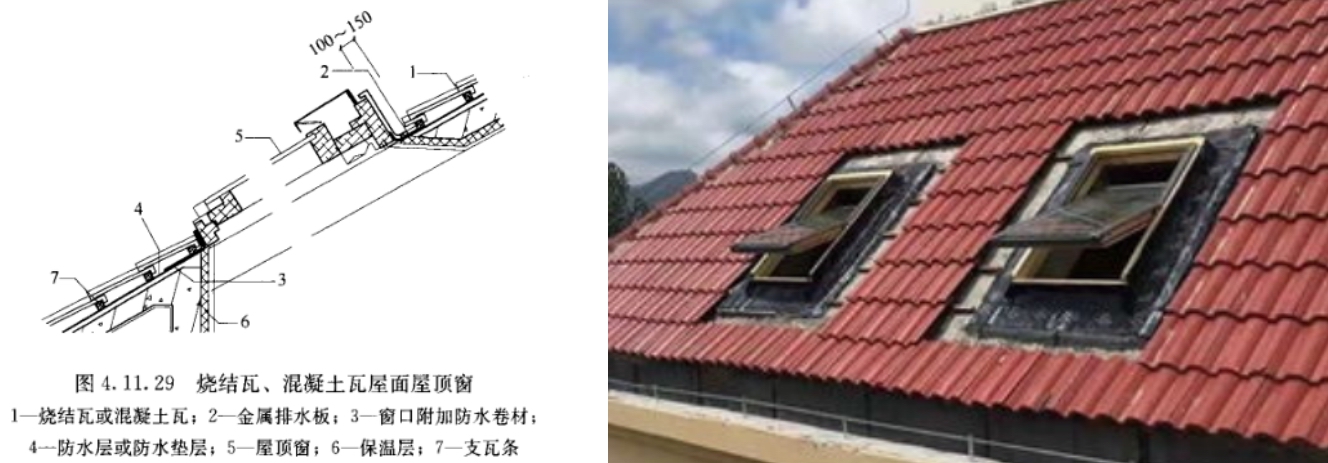

◎ 细节处理:天窗固定于屋面结构板,防水附加层沿窗框四周铺设,防水层从结构屋面板延伸至窗四周包边(要求防水卷材不少于一层),设置金属排水板,铺设保温层,铺设钢筋网片及细石混凝土,铺设顺水条挂瓦条瓦片。
◎ 防水方案:防水附加层(3厚自粘聚合物改性沥青防水卷材(聚酯胎基))+1.5厚聚氨酯防水涂料+3厚自粘聚合物改性沥青防水卷材(聚酯胎基)。
2. 外墙
2.1 外门外窗:
和墙体连接处需要处理好以免后期外窗结露渗水。

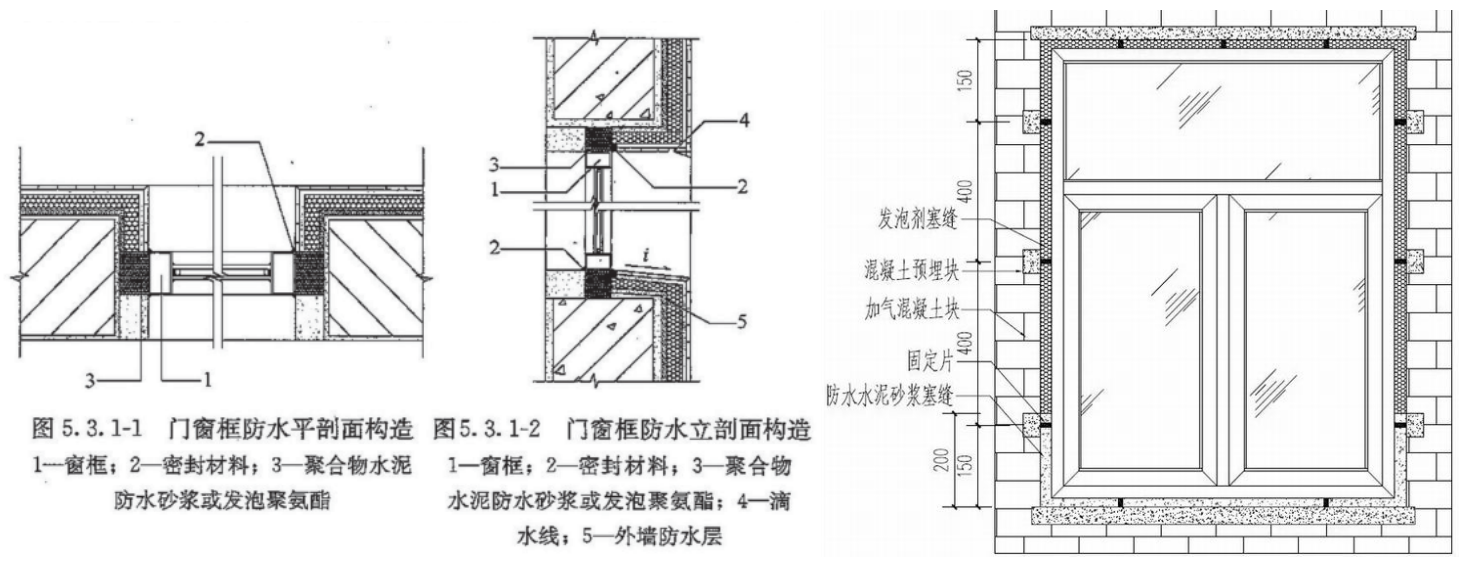

◎ 细节处理:安装固定门窗框,窗框和墙体间填充聚合物水泥防水砂浆或发泡聚氨酯,外墙防水延伸至窗框四周并用密封材料(硅酮密封胶)填实,窗上口做滴水线,窗台向外5%找坡。
◎ 防水方案:1.5厚聚合物水泥防水涂料或1.5厚聚氨酯防水涂料双组份或5厚聚合物水泥防水砂浆或8厚(最薄)普通防水砂浆均可。

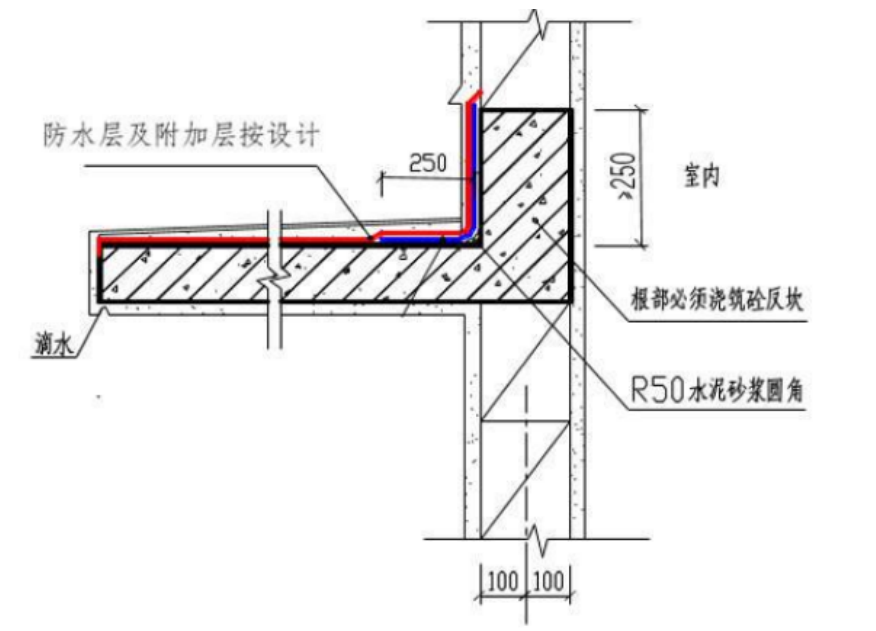

2.2 雨棚:
是外门窗上设置的横向有组织排水板。
◎ 细节处理:防水附加层在墙面处翻250mm高,平面处向外1%找坡做至滴水线处,最后设置水泥砂浆或细石混凝土保护层。
◎ 防水方案:1.5厚聚合物水泥防水涂料或1.5厚聚氨酯防水涂料双组份。
2.3 阳台的防水:

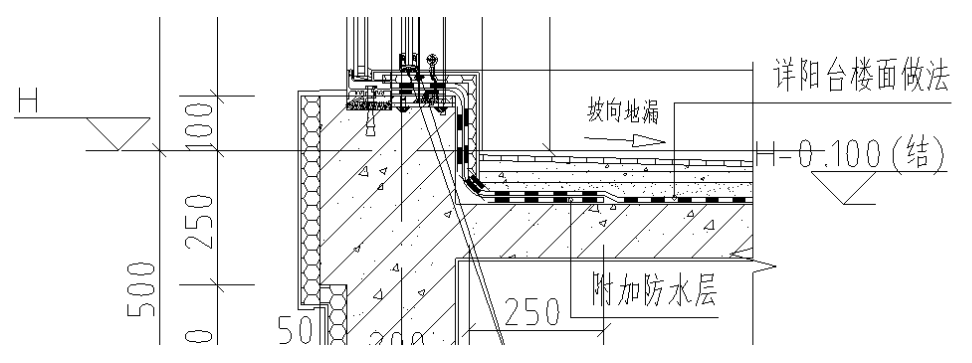

向地漏做1%坡度排水。阳台外口下沿做滴水线。
◎ 防水方案:1.5厚聚合物水泥防水砂浆或1.5厚聚氨酯防水涂料。防水涂料上翻至结构反坎上面。
2.4 穿墙管道:
应内高外低、坡度不小于5%、套管和墙体之间采用防水砂浆密封。管套周边采用单组份聚氨酯防水涂料。
2.5 女儿墙顶:
◎ 细节处理:最小2%坡度向内排水,外墙的防水应连贯涂刷至女儿墙顶部至内侧滴水线部位。
◎ 防水方案:和外墙防水材料一致,通常为5厚聚合物水泥防水砂浆或1.5厚聚合物水泥防水涂料。
2.6 外墙埋件:
埋件周围用密封材料密封,如硅酮建筑密封膏。且与外墙防水材料连接。
2.7 外墙防潮:
防止室外的潮气和雨水渗入室内而做的一层防水层。

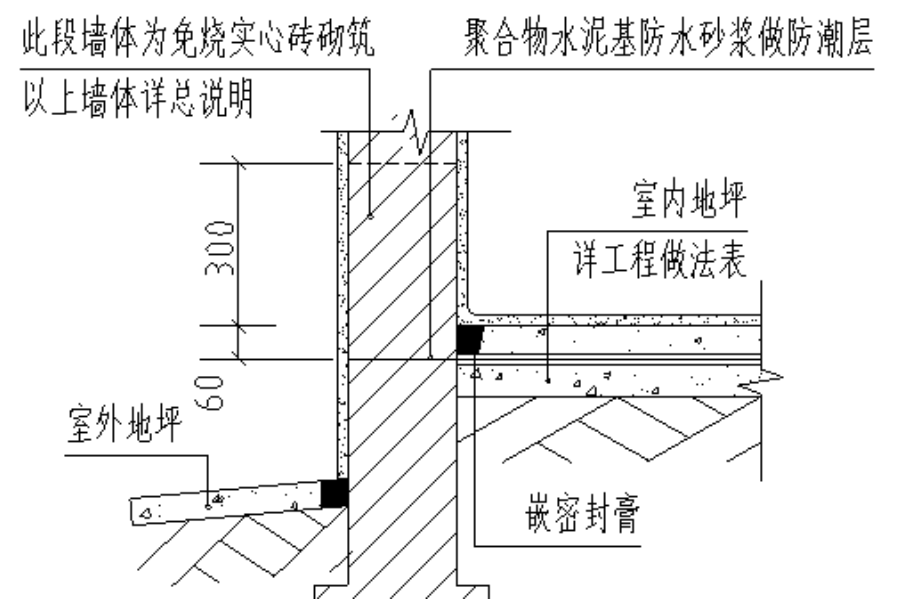

◎ 细节处理:下部无地下室且接触土壤的砌体墙,应在室外地面以上、位于室内地面垫层处(室内地坪下60)设置连续水平防潮层,当此处设置连续结构构件时可不设。室内相邻地面有高差时,应在高差处墙身临土一侧墙面加设垂直防潮层,与上下水平防潮层搭接。
◎ 防水方案:20厚防水砂浆。
3. 室内
用水房间:
通常指厨房、卫生间、用水阳台等。
◎ 细节处理:顶棚设置一道防潮层。墙面设置一道防水层。楼面设置一道或两道防水层。房间楼板防水往门外延伸500mm,门两侧延伸200mm宽,往墙面上翻高至饰面层200mm。采用轻质隔墙其根部需做高处饰面200mm的C20细石混凝土砍台。
◎ 防水方案:楼地面建议1.5厚聚合物水泥防水砂浆或1.5厚聚氨酯防水涂料。墙面顶棚建议1.5厚聚合物水泥防水砂浆。
4. 地下室
4.1 变形缝中的沉降缝:
是可以防止地基沉降不均匀而导致上部结构裂缝或破坏。例如在层高相差较多,或地基土不均匀或新旧建筑连接等情况下, -般都要设置沉降缝。
◎ 细节处理:地下室变形缝要求混凝土结构的厚度不应小于300mm。用于沉降的变形缝最大允许沉降差值不应大于30mm。变形缝的宽度宜为20~ 30mm。变形缝的施工相当复杂。施工流程是预铺1000mm 宽防水加强层,泡沫塑料棒,外贴止水带,聚苯板填缝,中埋式止水带(金属或橡胶),聚苯板填缝,密封膏密封。
◎ 防水材料:防水加强层、外贴止水带、中埋式止水带(金属或橡胶)。
4.2 后浇带:
在混凝土结构工程中起着重要的作用,它不仅可以防止结构在施工过程中的不均匀沉降和收缩变形,还可以保证结构的质量,提高结构的耐久性和安全性。同时后浇带在施工过程中提供了一个方便的施工环境,使得结构施工过程更加顺利,减少了施工过程中的安全隐患。因此后浇带在施工过程中起到了一个既方便施工又节省成本的作用。

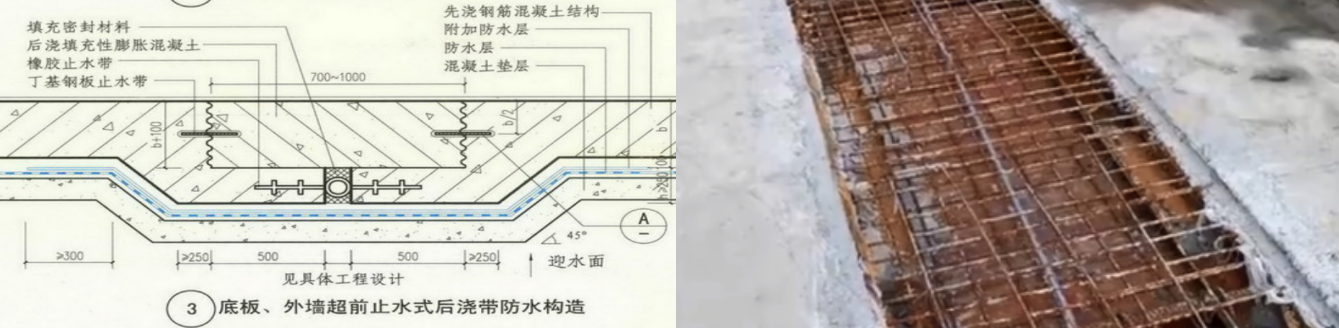

◎ 细节处理:地下室后浇带要求设置于受力和变形较小的部位宽度0.7米~1米。施工流程是土方开挖、设置清扫坑、垫层、防水层、保护层、绑扎底板底层钢筋、下半部分后浇带封堵、安装止水带、上半部分后浇带封堵、绑扎底板上层钢筋、浇地下室底板砼、后浇带保护措施、清理养护。
◎ 防水材料:防水卷材、橡胶止水带钢板止水带。

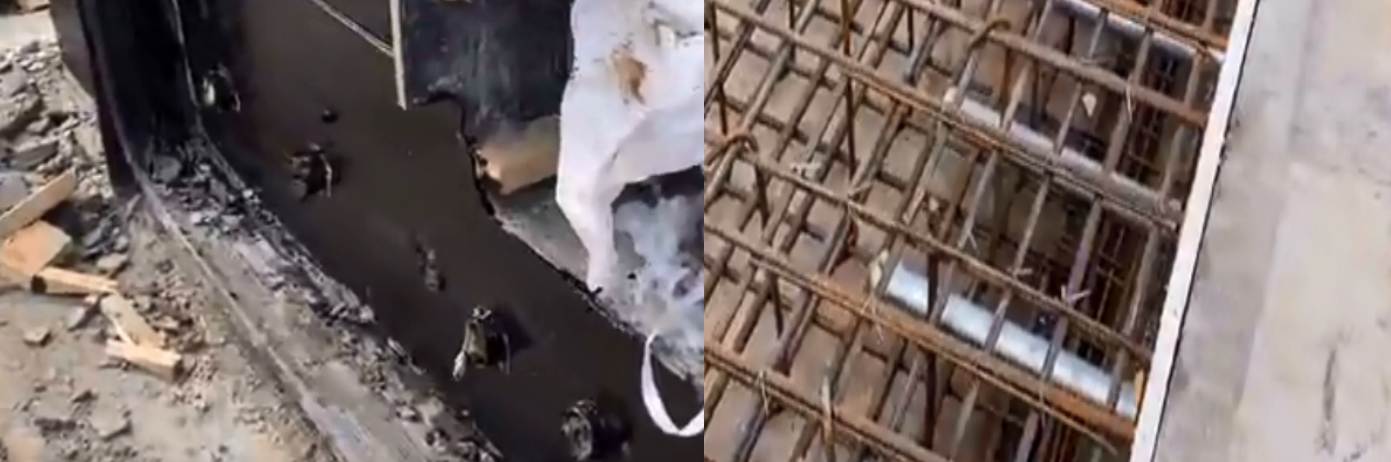

4.3 施工缝:
指的是在混凝土浇筑过程中,因施工工艺需要分层、分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。施工缝并不是一种真实存在的“缝”,它只是因后浇筑混凝土超过初凝时间,而与先浇筑的混凝土之间存在一个结合面,该结合面就称之为施工缝(区别于变形缝、后浇带等)。

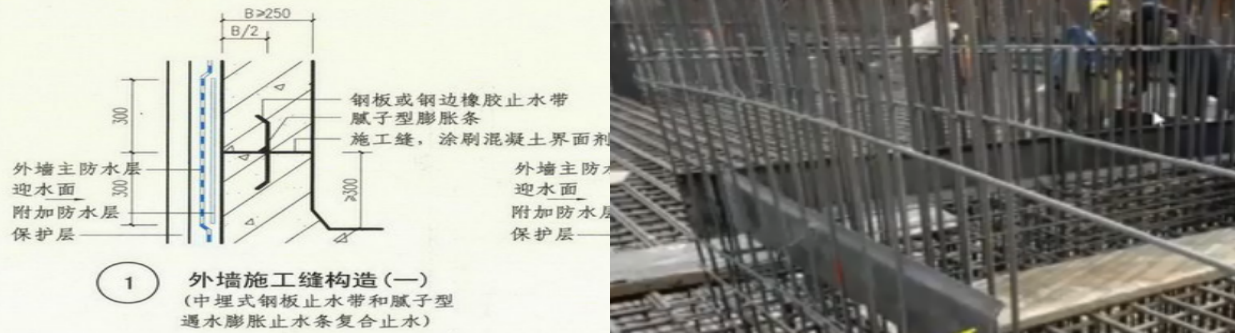

◎ 细节处理:采用3厚钢板止水带嵌入待浇注的混凝土墙中,浇注结构混凝土,设置外防防水附加卷材及防水层。
◎ 防水材料:防水卷材、防水卷材附加层、止水钢板。
4.4 桩头断面:
需与后浇承台固化为一体,因此桩头的防水有其特殊的规定。桩头所用防水材料应具有良好的粘结性、湿固化性,桩头防水材料应与垫层防水层连为一体,通常选用水泥基渗透结晶型防水涂料和聚合物防水砂浆。

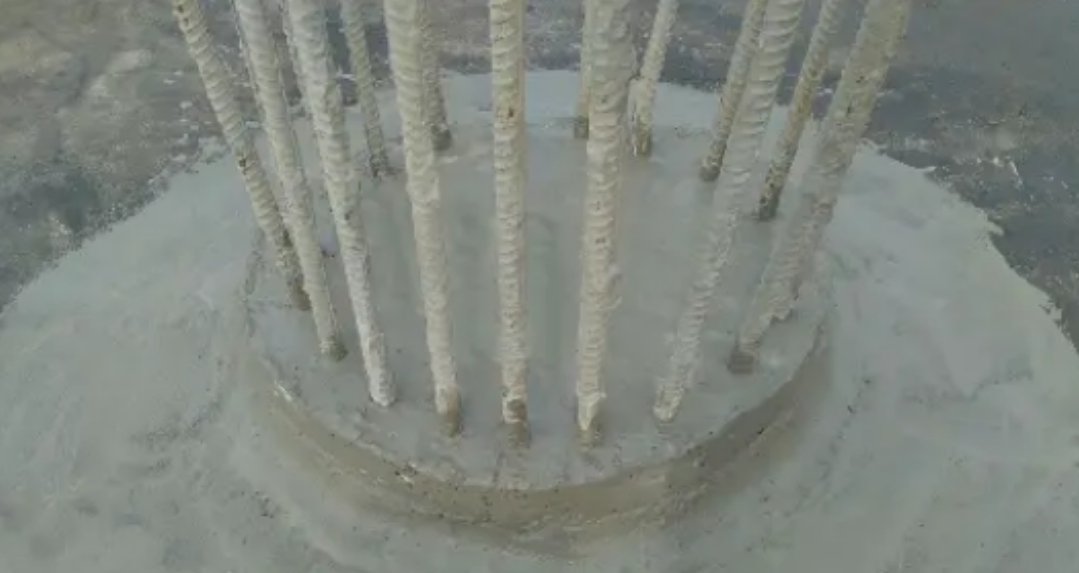

◎ 细节处理:将桩顶剔凿至混凝土密实处,并应清洗干净,涂刷水泥基渗透结晶型防水涂料,20厚聚合物水泥防水砂浆,桩的一周设置遇水膨胀止水胶,最后浇注上层结构混凝土。
◎ 防水方案:水泥基渗透结晶型防水涂料、20厚聚合物水泥防水砂浆,遇水膨胀止水胶。
