【同辰原创】框架梁不同的配筋方式,差别原来这么大!

  • 时间:2022-08-05
  • 作者:同辰建筑
  • 浏览:199次
  • 分享:


图集中关于框架梁上部筋配筋方式一共分为三种(机械连接类比焊接,本次不做讨论),如下:


1. 通长筋整根通长,中间无连接;

2. 支座负筋与中段通长筋绑扎连接;

3. 支座负筋与中段通长筋焊接连接。

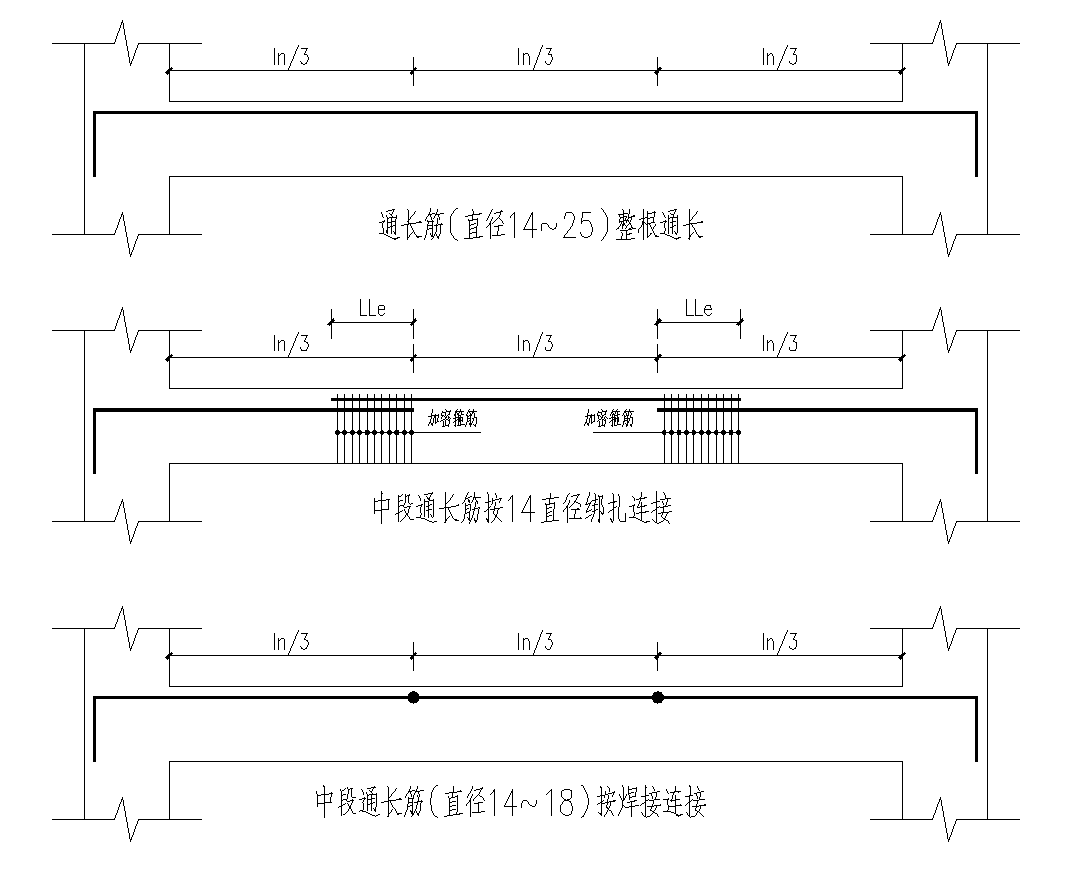

如图:



先说结论,经济性较优的钢筋连接方式并不是固定的,设计条件一定时,与支座负筋直径及梁净跨度有关。

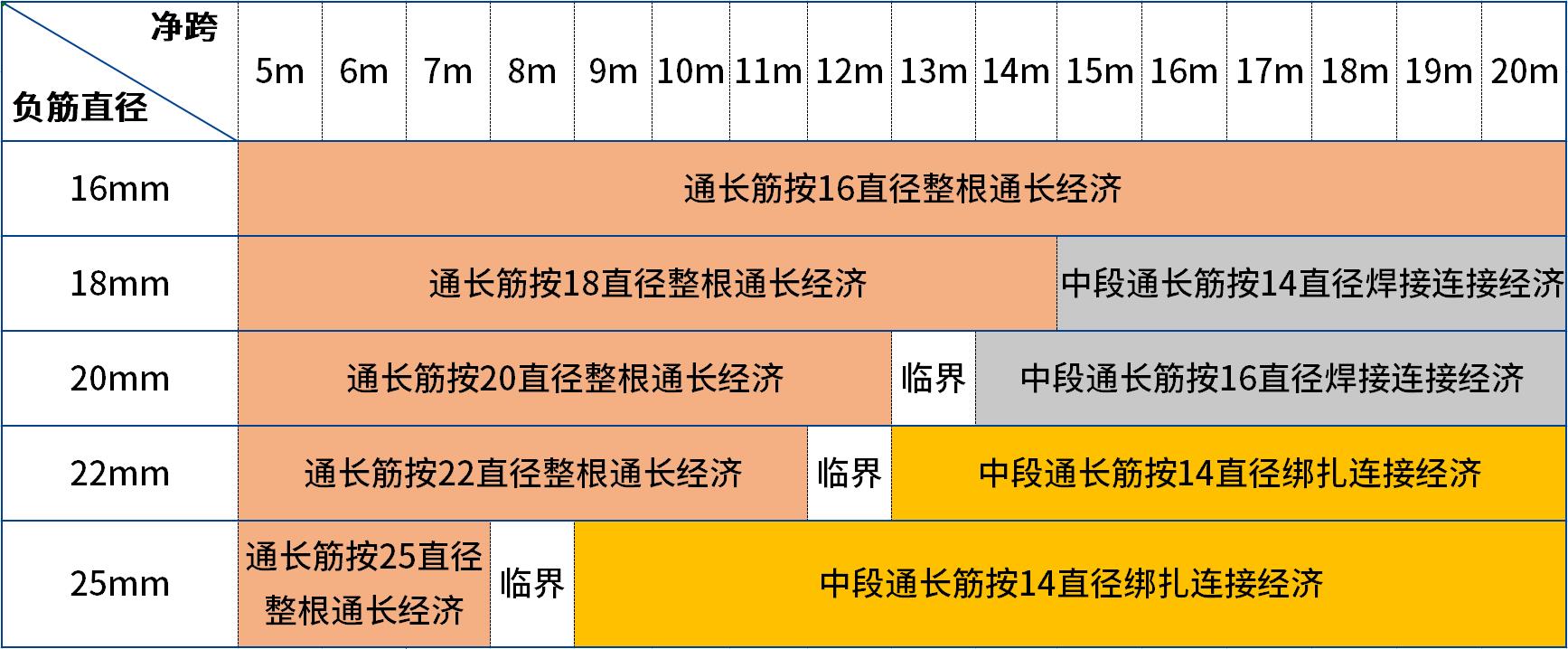

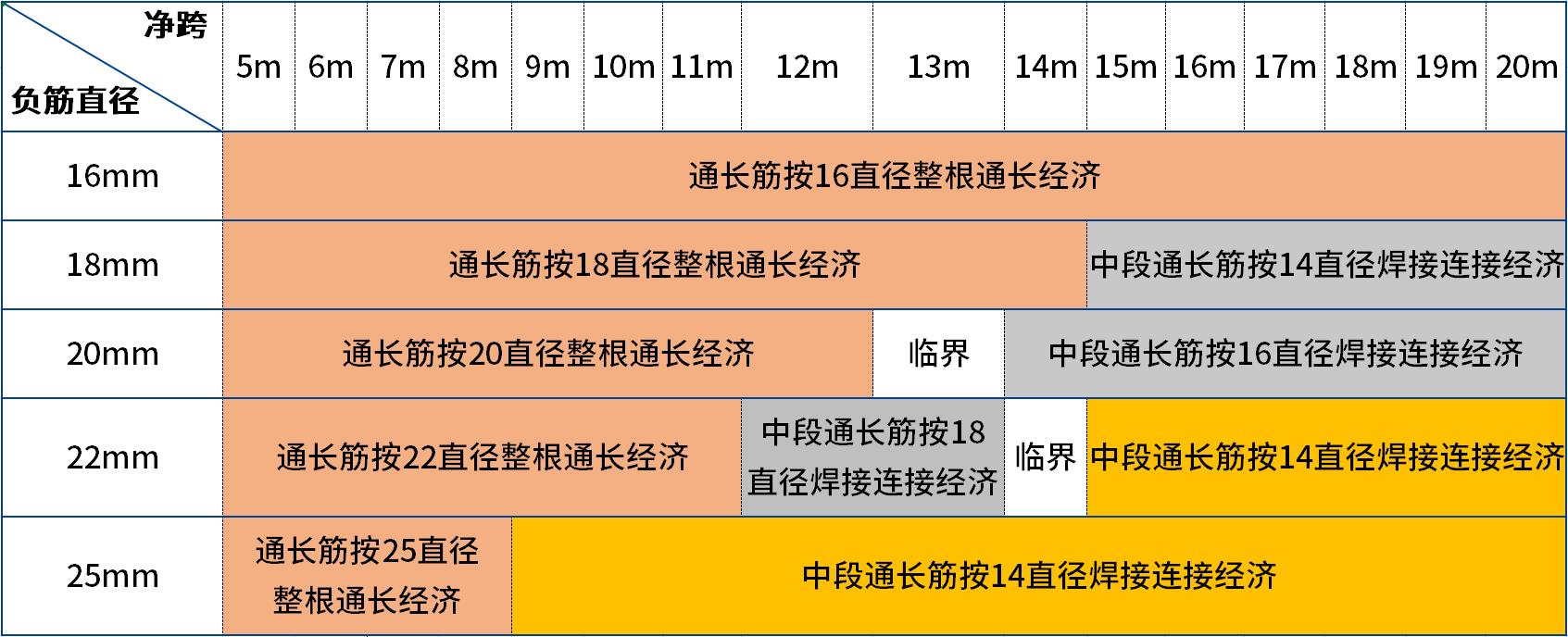

具体情况见下表:

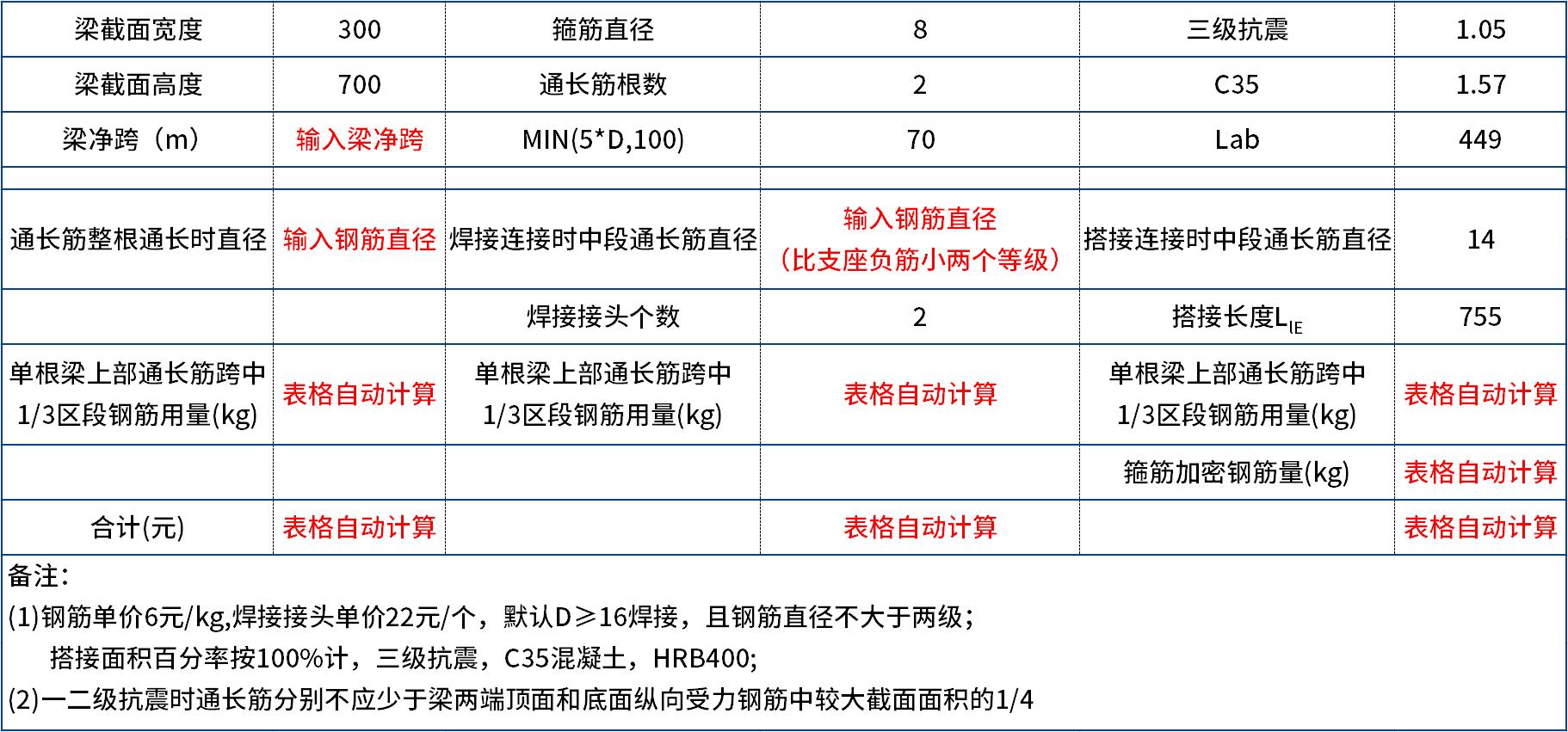

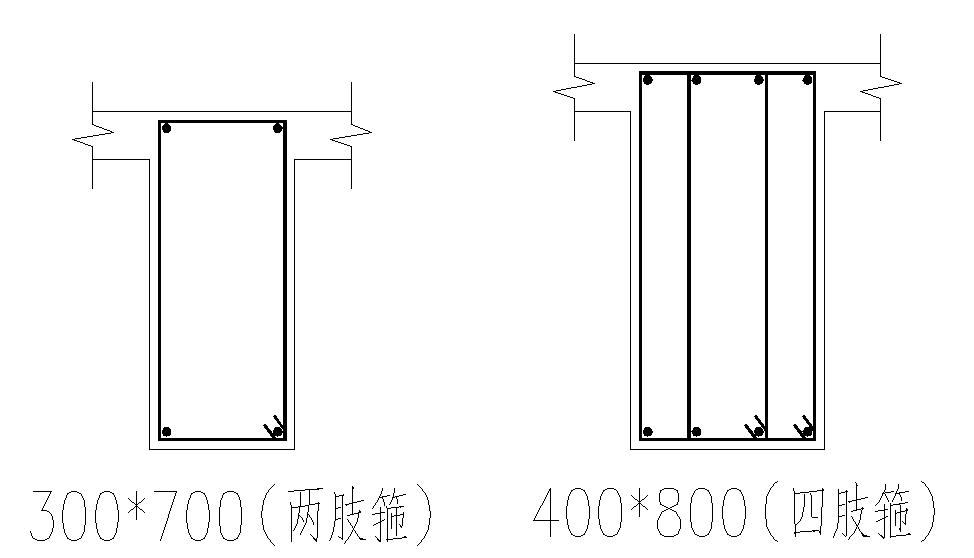

一、300X700梁,配两肢箍时

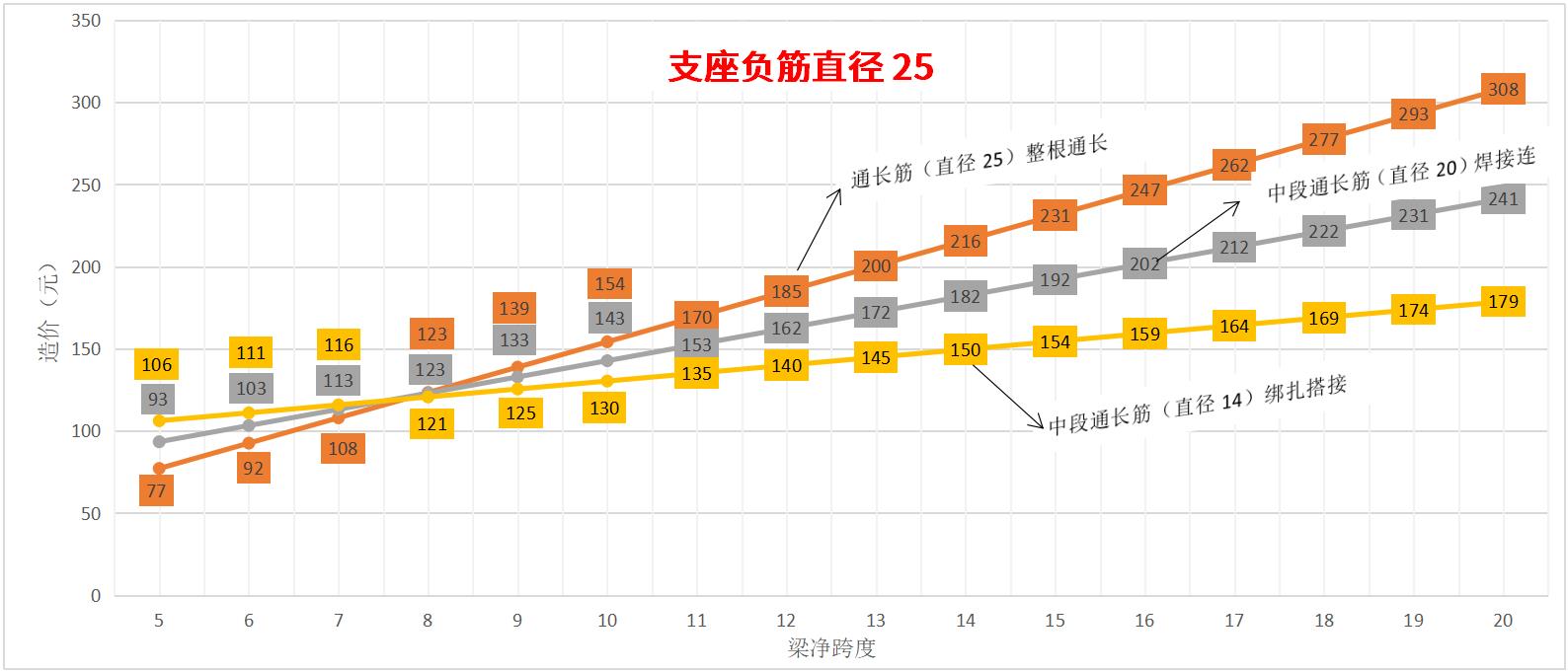

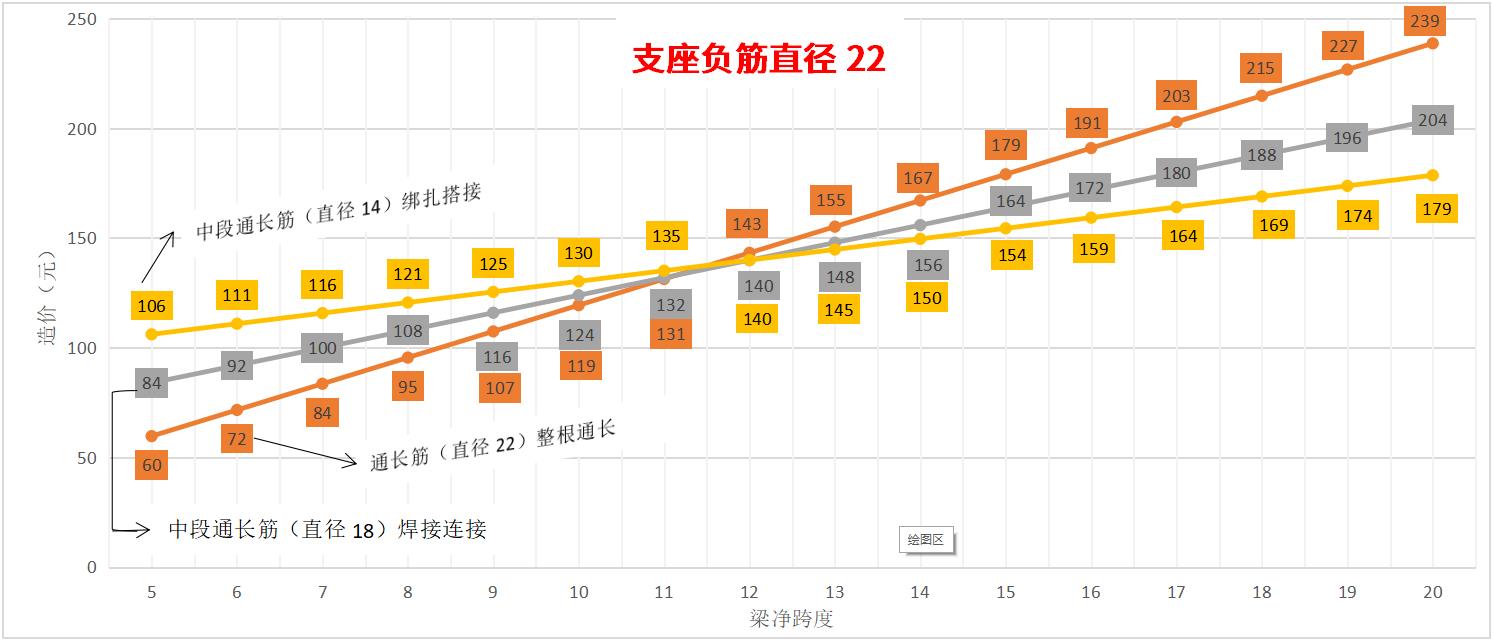

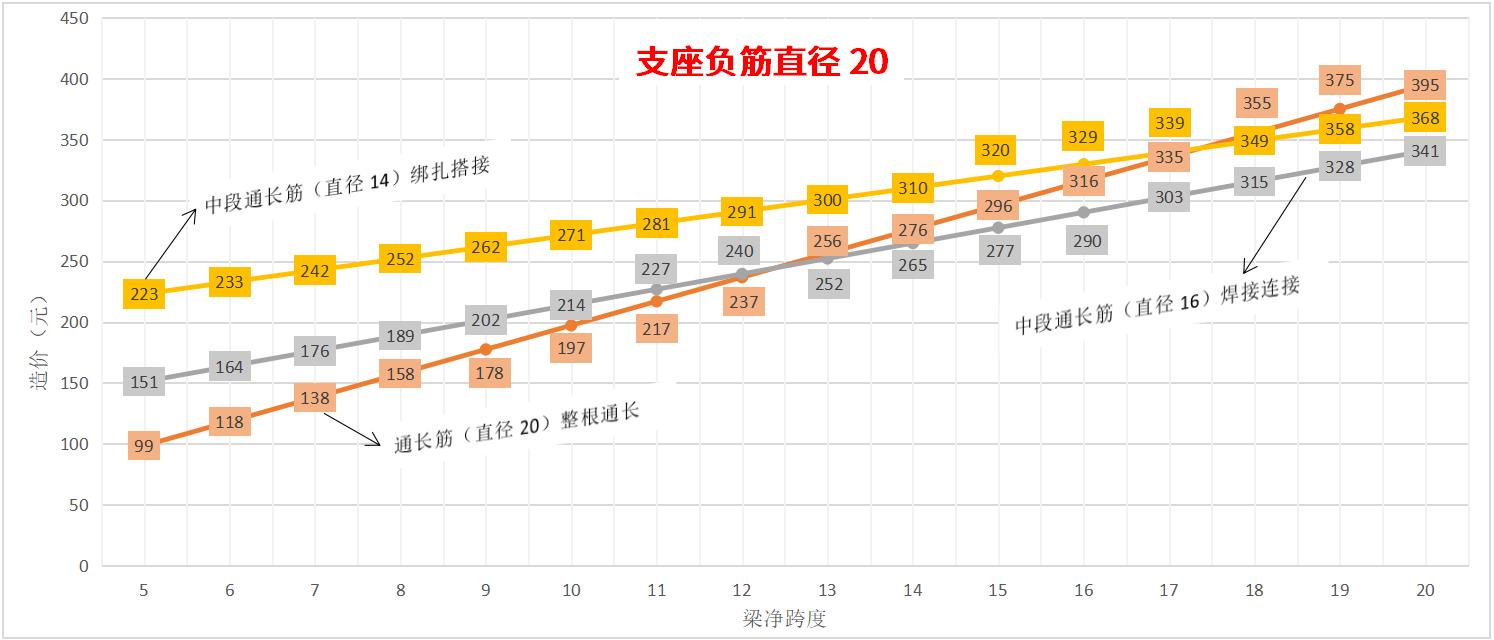

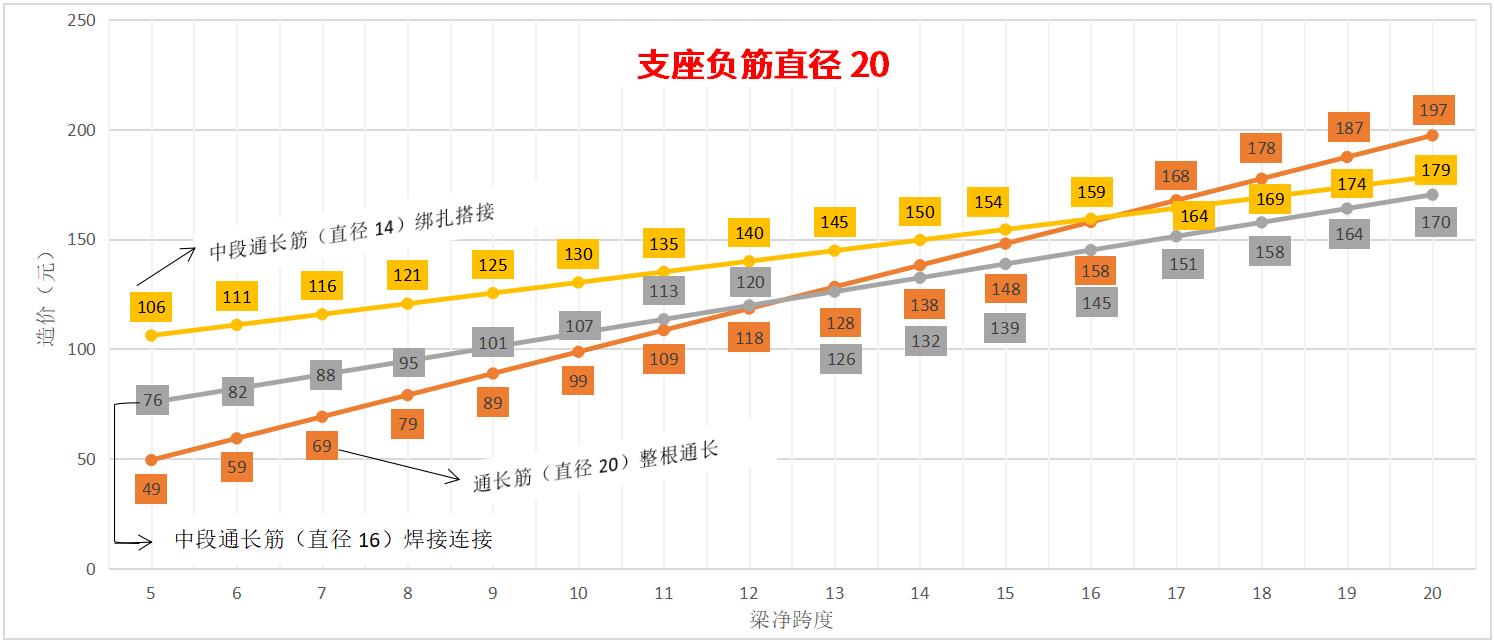

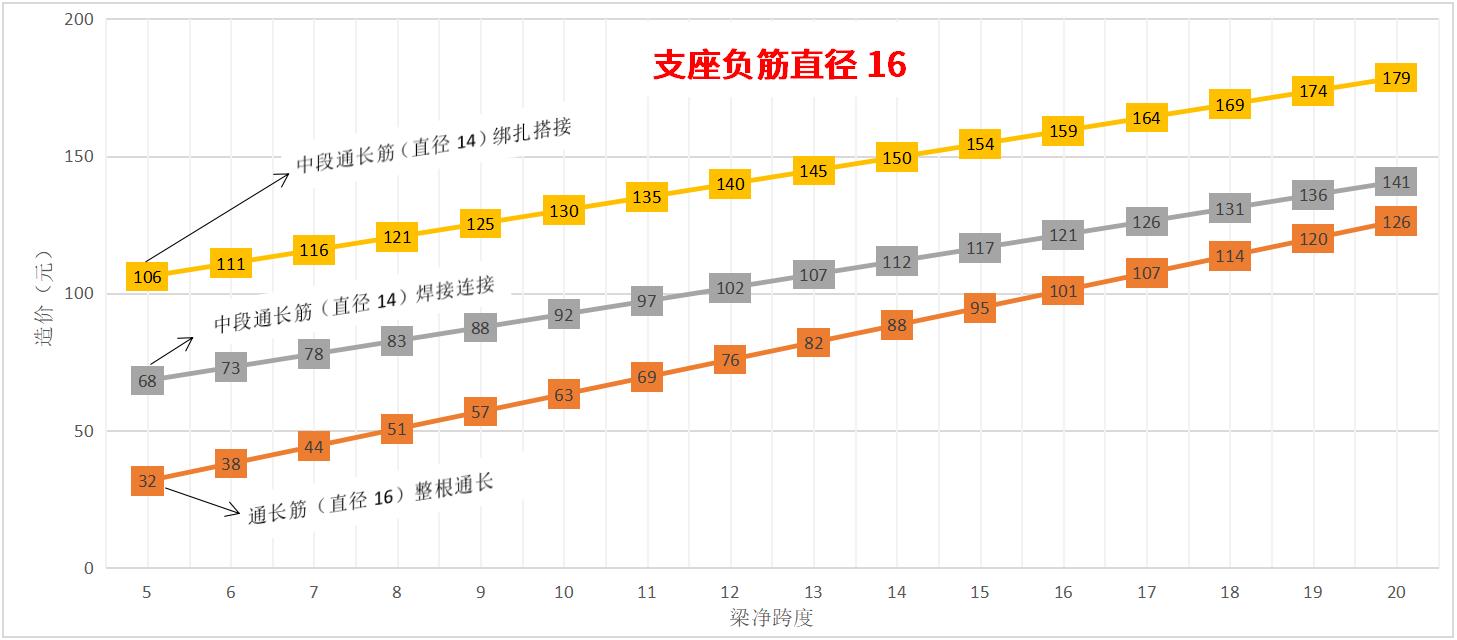

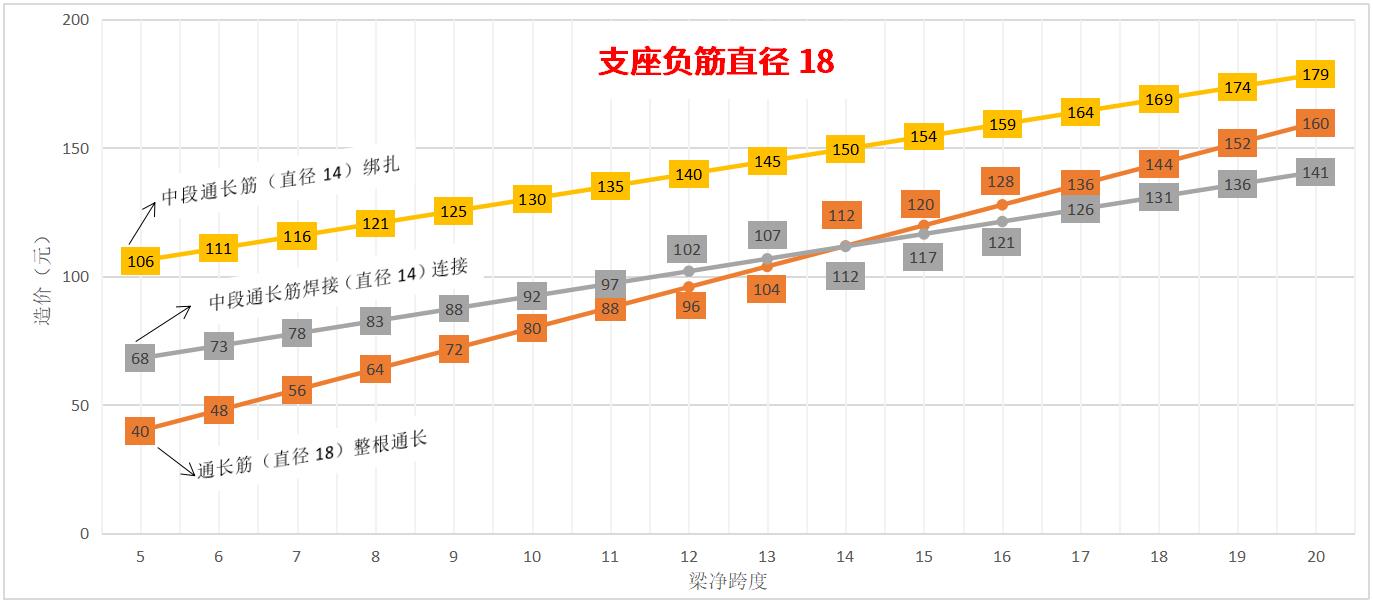

以下是具体分析数据:

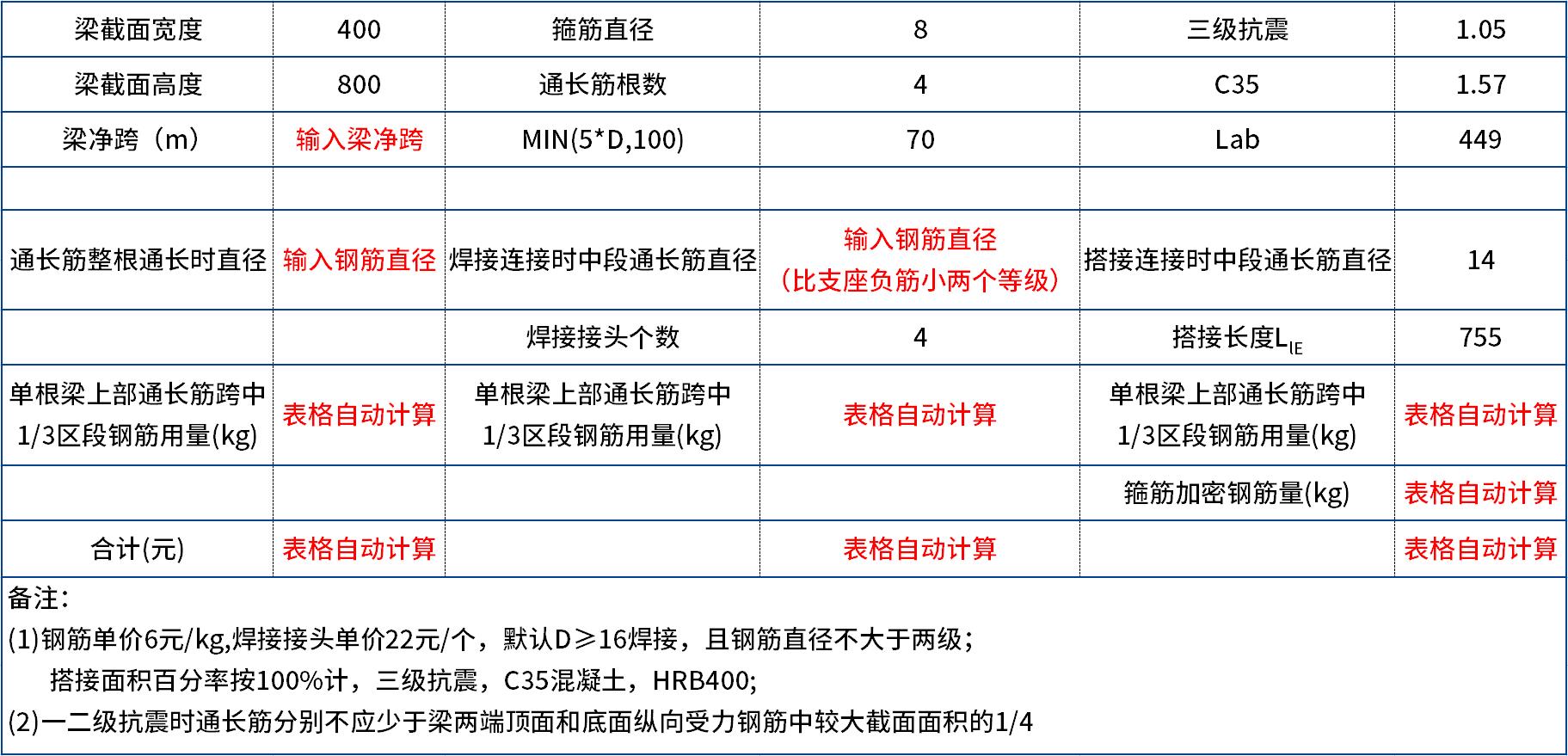

二、400X800梁,配四肢箍时

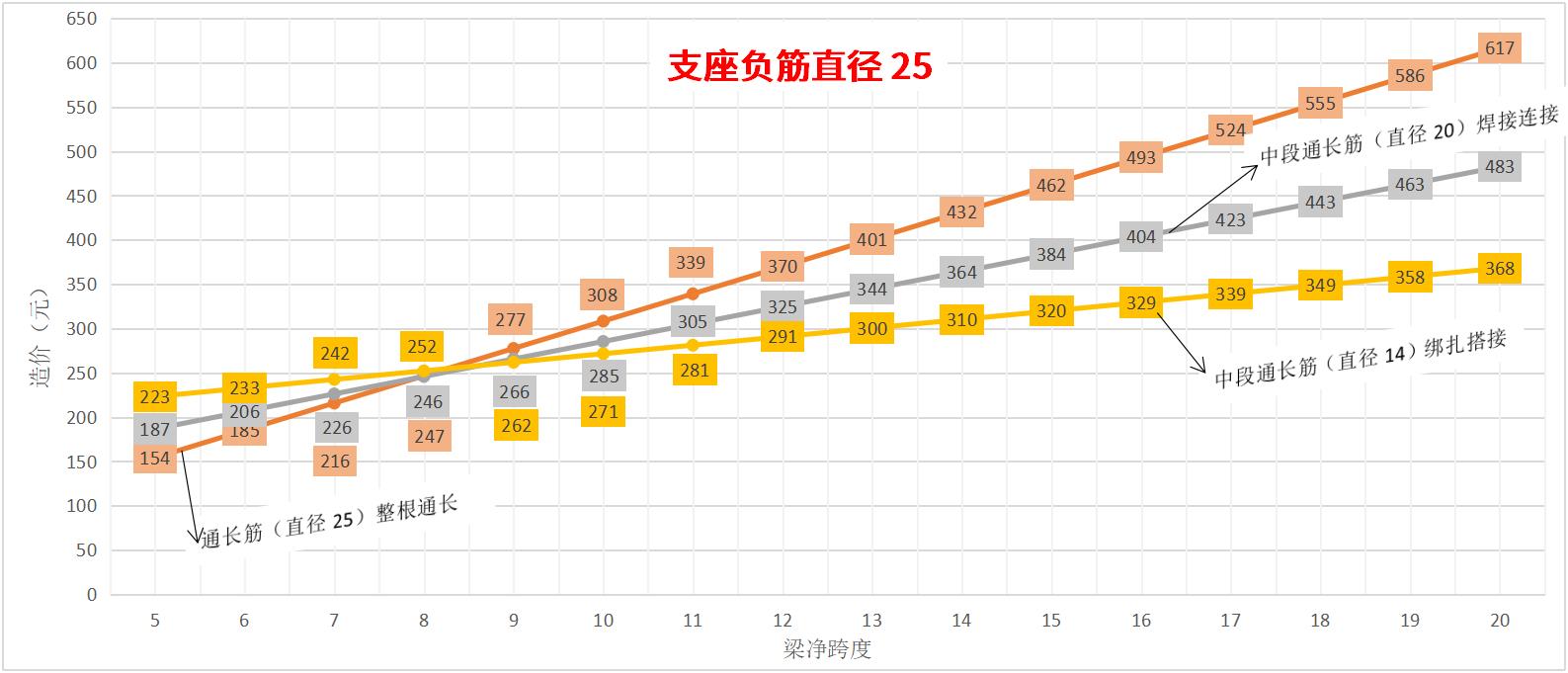

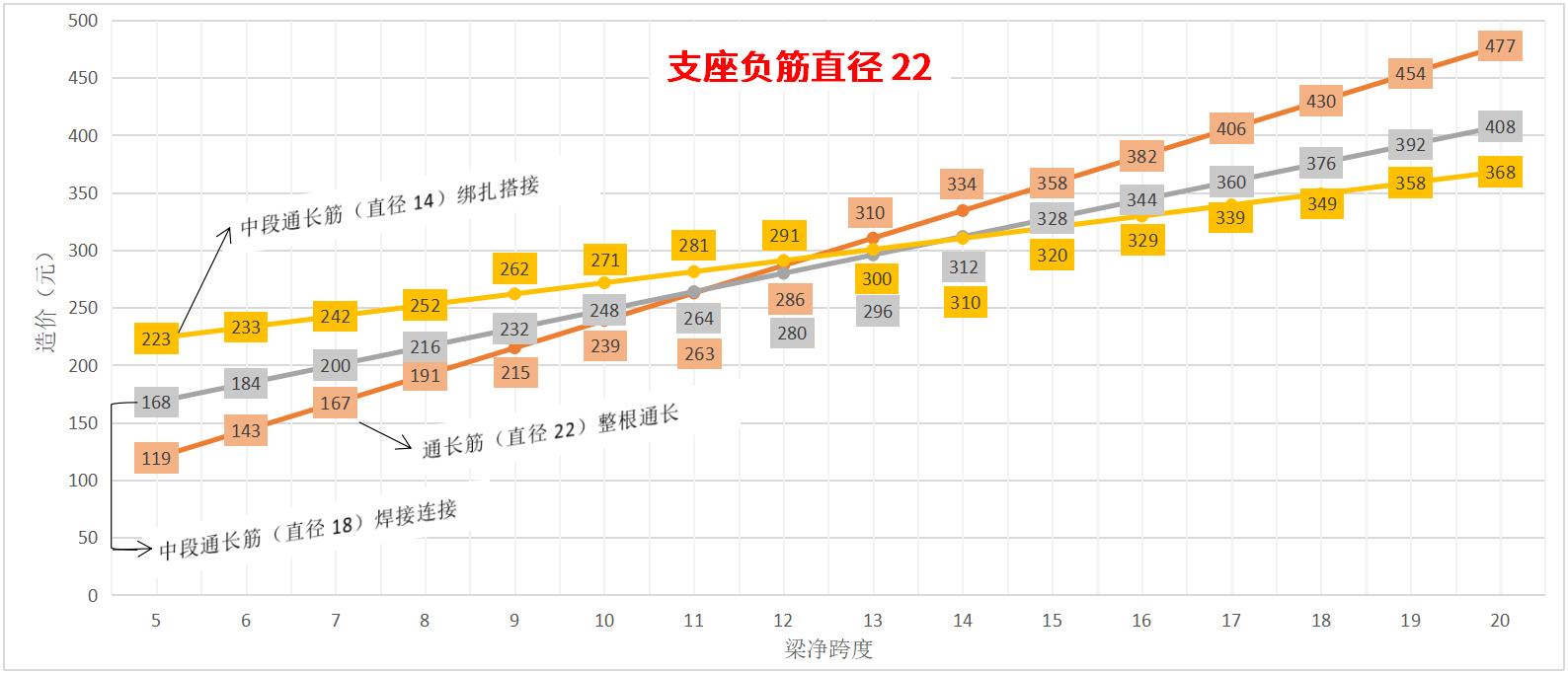

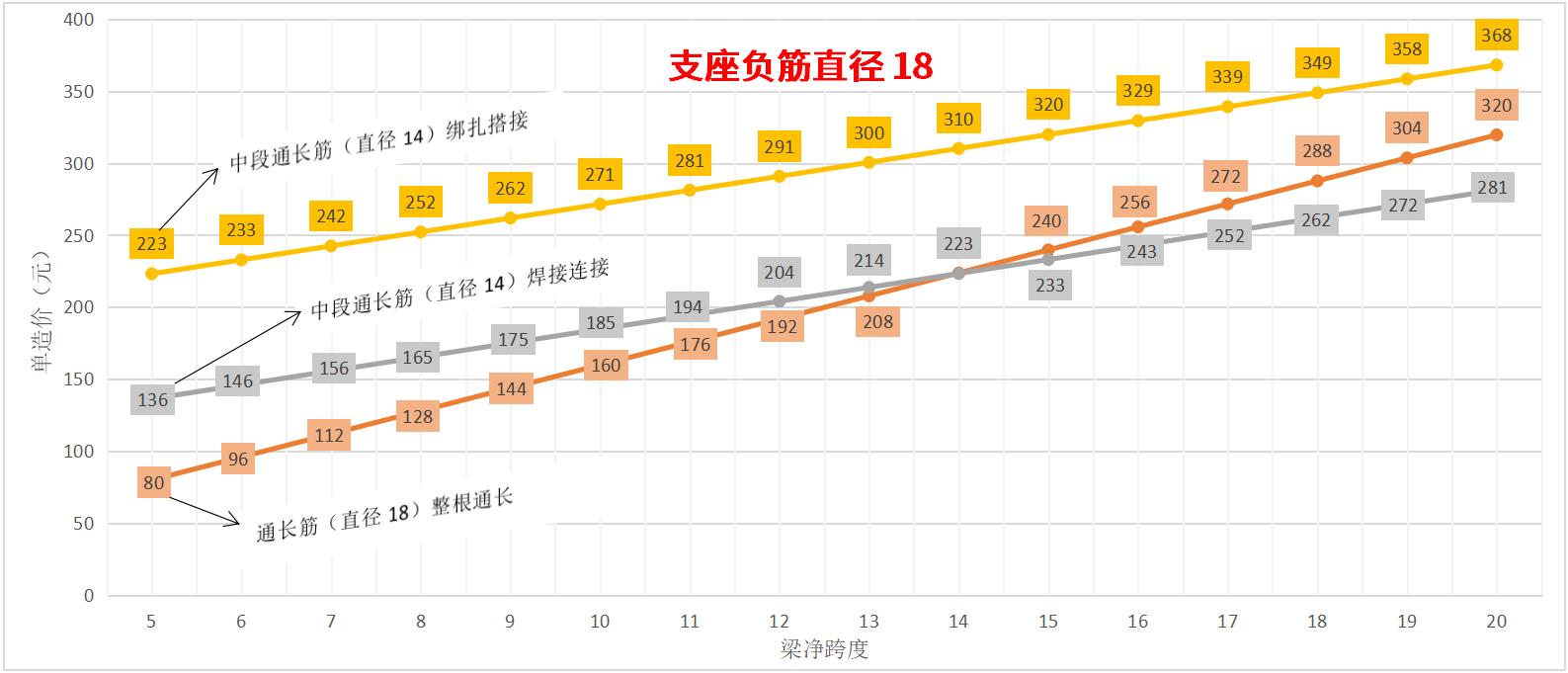

以下是具体分析数据:




经过上述分析可以看出,常规设计(净跨基本在8m以内),框架梁采用支座受力筋整根通长的连接方式是经济的,且施工更方便。



▌作者:同辰建筑 安怀德

▌本文仅代表作者个人分析总结,仅供参考
