【同辰原创】钢结构装配式楼板如何选择

  • 时间:2023-02-17
  • 作者:同辰建筑
  • 浏览:3442次
  • 分享:


随着国家绿色建筑政策的贯彻和建筑工业化水平提高,近年来装配式建筑在我国有了大力的发展,其中装配式楼板便是应用最广泛的一种装配式构件。装配式楼板种类繁多,不少建筑行业从业人员对其区分和应用场景不甚明确,本文旨在介绍常见的各种钢结构装配式楼板的种类、受力原理及其应用场景。







01、压型钢板组合楼板


压型钢板组合楼板是由压型钢板与混凝土形成的组合楼板,分为组合板和非组合板。



  • 组合板是指压型钢板除用作浇筑混凝土的模板外还充当板底筋的作用。其钢板厚度应不小于0.75mm。
  • 非组合板是指压型钢板仅作为混凝土模板,不考虑参与使用阶段结构受力。其钢板厚度应不小于0.5mm。

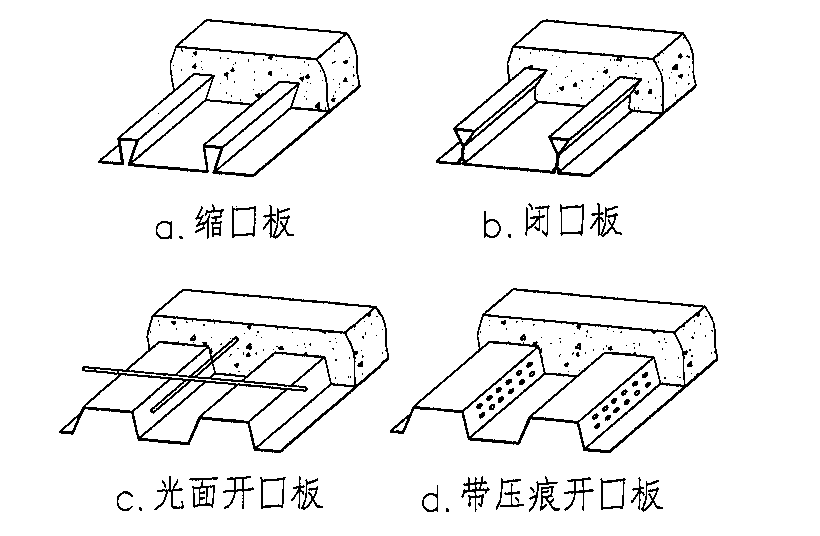

▲压型钢板组合楼板的基本形式

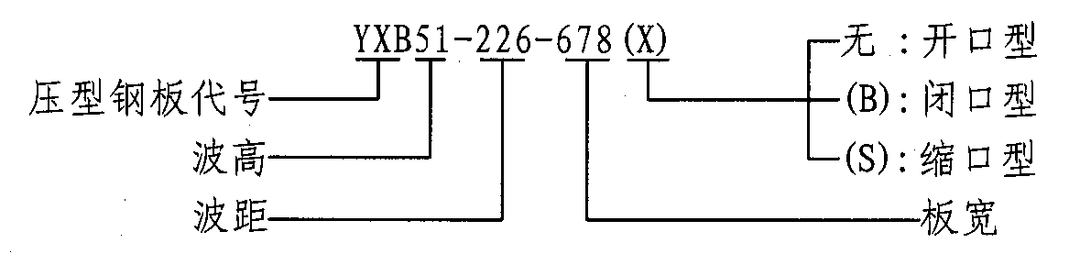

▲压型钢板版型标注方法



设计原理:


施工阶段:沿板肋方向按单向板设计;


使用阶段:一般也按单向板设计。


组合楼板使用阶段考虑底模的受拉作用,或采用底模和板底钢筋共同受力。


组合楼板按双向板设计时,可考虑弱边方向按板厚为 hc的普通混凝土板设计。

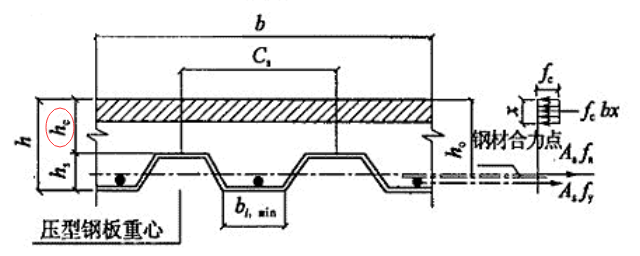

▲组合板的受弯计算简图



非组合楼板中底模仅在施工阶段充当模板,使用阶段设计方法同混凝土楼板。


底模冷轧钢板厚度一般为0.8~1.20mm,板厚大于1.2mm时,栓钉和钢梁焊接过程中无法焊透压型钢板与钢梁形成可靠连接,因此一般不采用更厚的压型钢板;

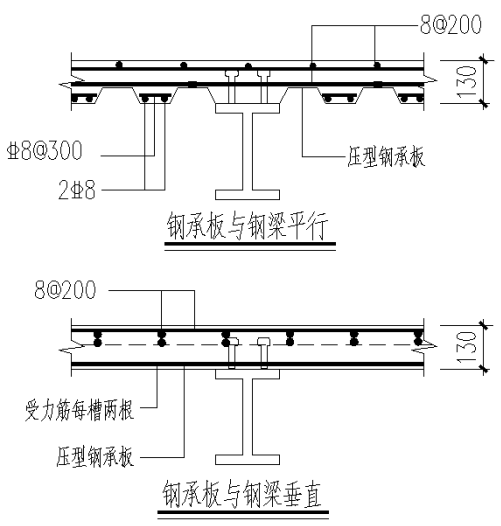

▲组合板配筋大样图

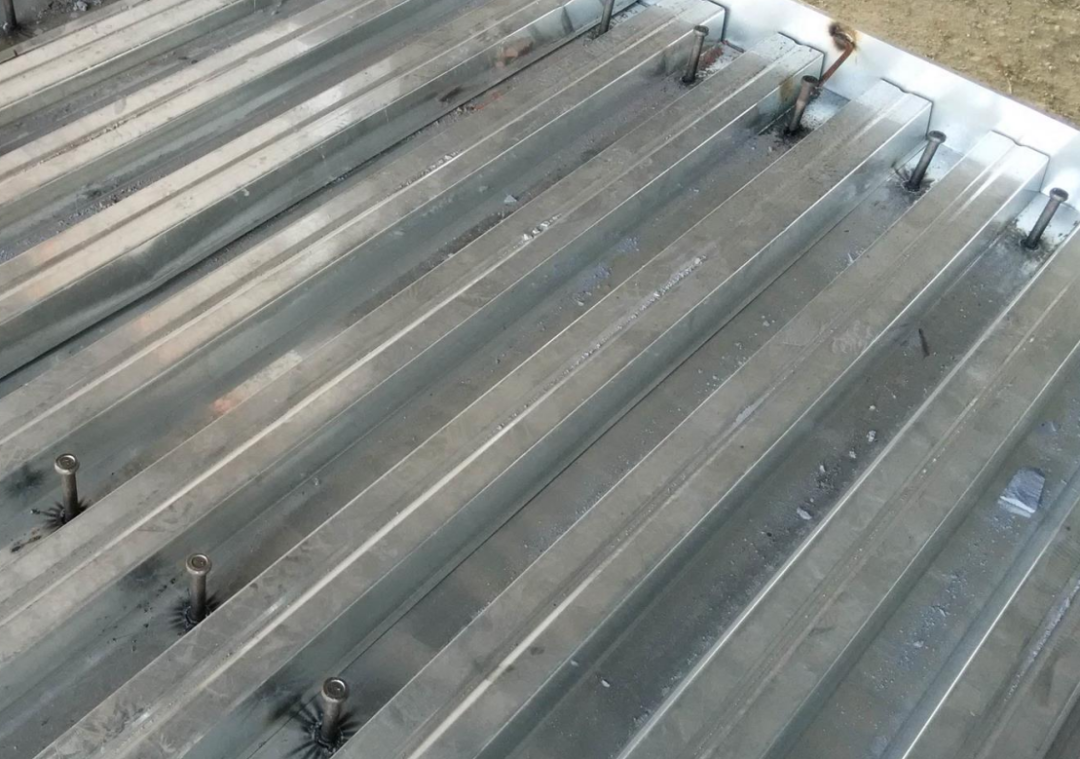

▲压型钢板楼承板施工效果







2、钢筋桁架楼承板TRUSSDECK (TD)


钢筋桁架楼承板是指在工厂将钢筋加工成钢筋桁架,并与底模焊接成一体的组合楼承板。楼承板用于承受施工荷载,其优势在于可节省支模、拆模的工时及费用。


施工完成后底模可选择保留(板厚0.5mm)或拆除(板厚0.4mm)。

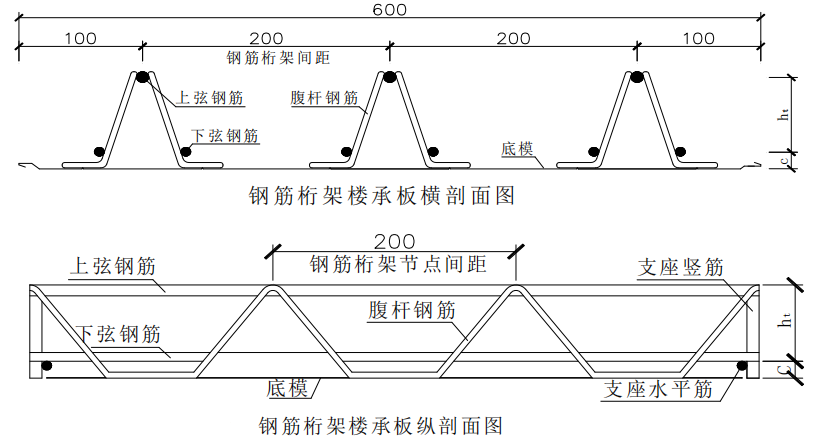

▲钢筋桁架楼承板的基本形式


▲钢筋桁架楼承板标注方法



设计原理:


施工阶段:荷载全部由桁架承担,按单向板设计。


使用阶段:桁架上弦及下弦筋可作为楼板顶筋及底筋与混凝土共同作用,不考虑钢筋桁架整体、桁架腹杆及底模的组合作用。可按单向板板或双向板设计,垂直于桁架方向楼板钢筋同混凝土板配筋要求。

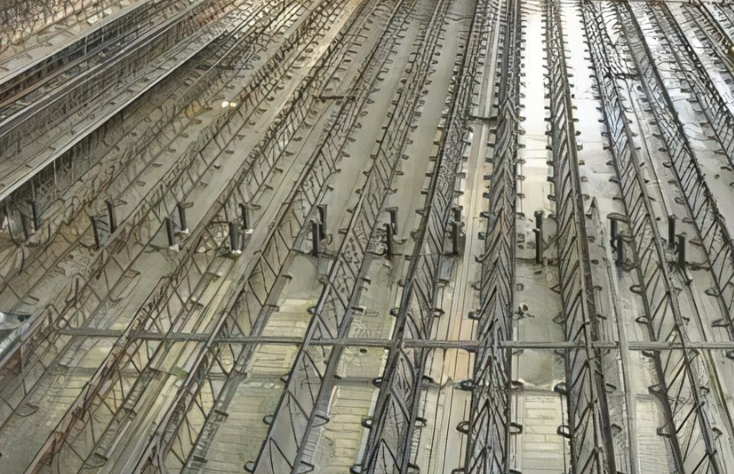

▲钢筋桁架楼承板施工效果







3、钢筋桁架混凝土叠合板


混凝土叠合板是指由预制底板和上部现浇混凝土叠合层共同组成的楼板体系。钢筋混凝土预制底板作为楼板的一部分,在施工阶段作为现浇混凝土叠合层提供模板支承作用,承受施工荷载,之后与现浇混凝土层形成整体的叠合混凝土构件。


▲钢筋桁架混凝土叠合板基本配筋形式

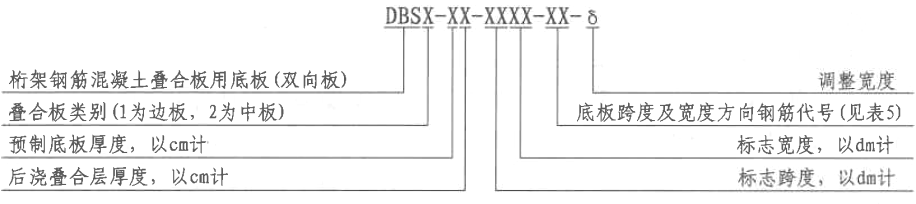

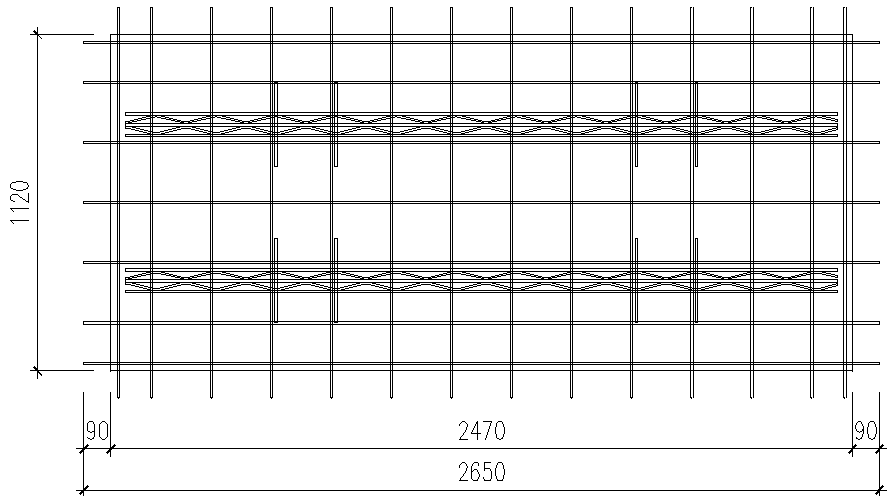

▲钢筋桁架混凝土叠合板标注方法



设计原理:


施工阶段:


第一阶段,现浇叠合层混凝土未达到强度设计值之前。荷载(预制板、叠合层自重以及施工活荷载)由预制构件承担,按单向简支板计算;


第二阶段,叠合层混凝土达到设计规定的强度值之后的阶段。叠合板计算方式同普通混凝土板;荷载包括预制板、叠合层自重、面层、吊顶等自重以及施工阶段可变荷载;


使用阶段:同普通混凝土楼板;

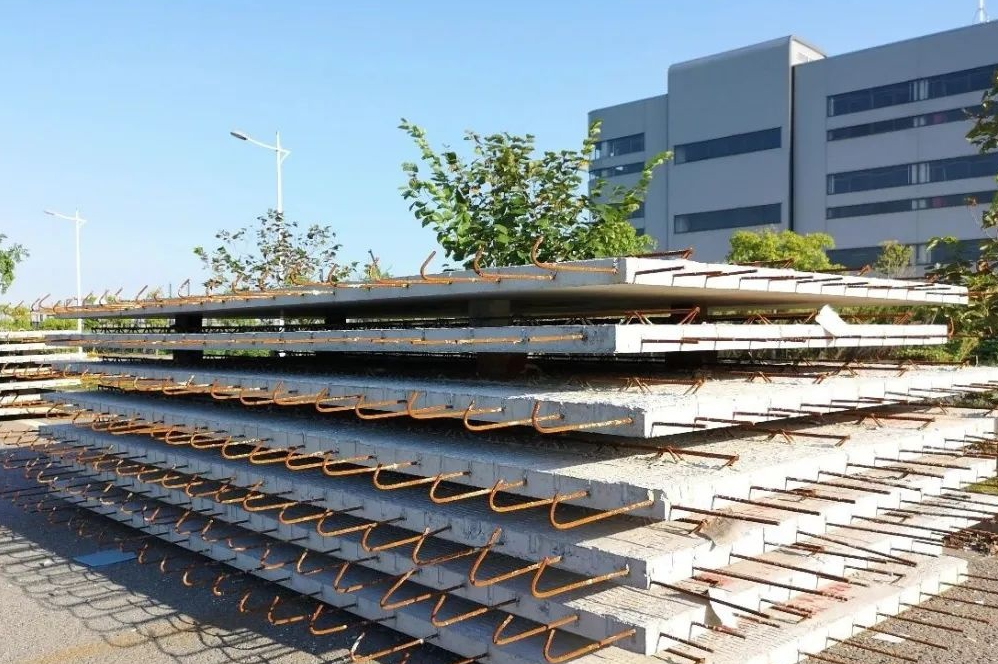

▲钢筋桁架混凝土叠合板成品堆放

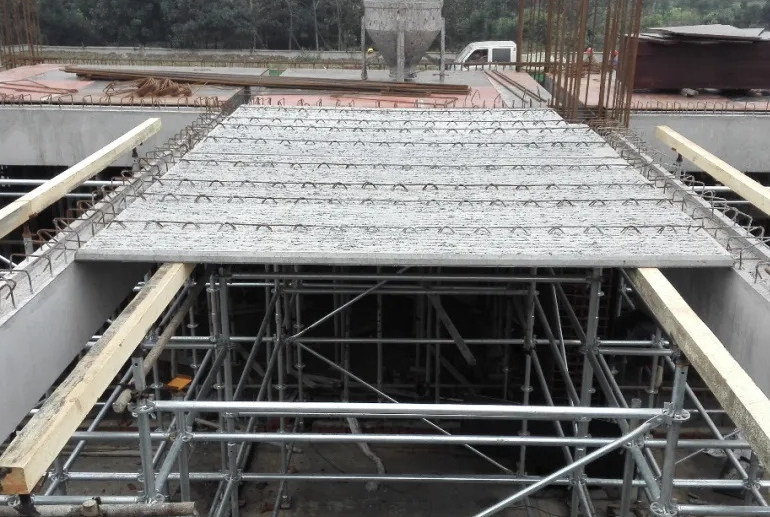

▲钢筋桁架混凝土叠合板施工效果

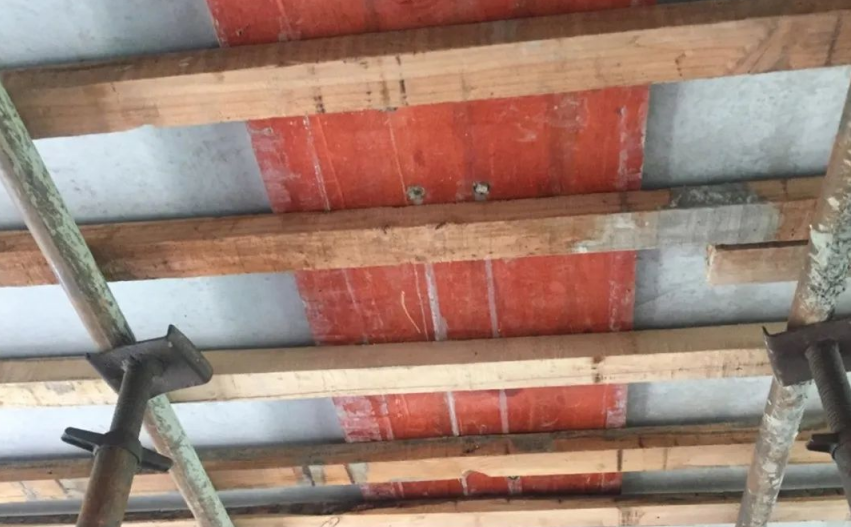

▲叠合板拼缝支模效果





4、LOFT隔层楼板

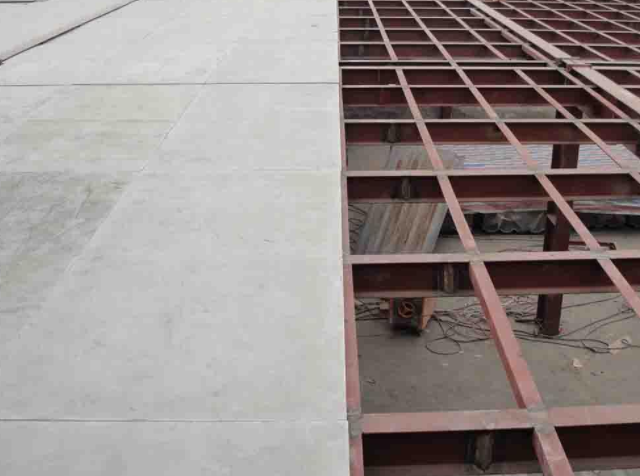

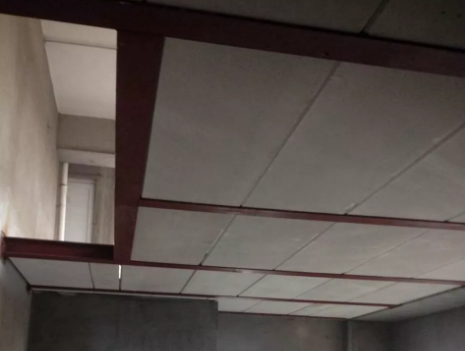

水泥压力板组合楼板:采用较密间距(约0.5~0.6m)的次梁及檩条上铺设水泥纤维压力板+30~40mm轻质混凝土面层组成的轻型楼板。



蒸压轻质混凝土(ALC,Autoclaved Lightweight Concrete)组合楼板:在1.2m左右间距次梁上铺设100mm厚ALC板+20mm厚水泥砂浆面层形成的轻质楼板。

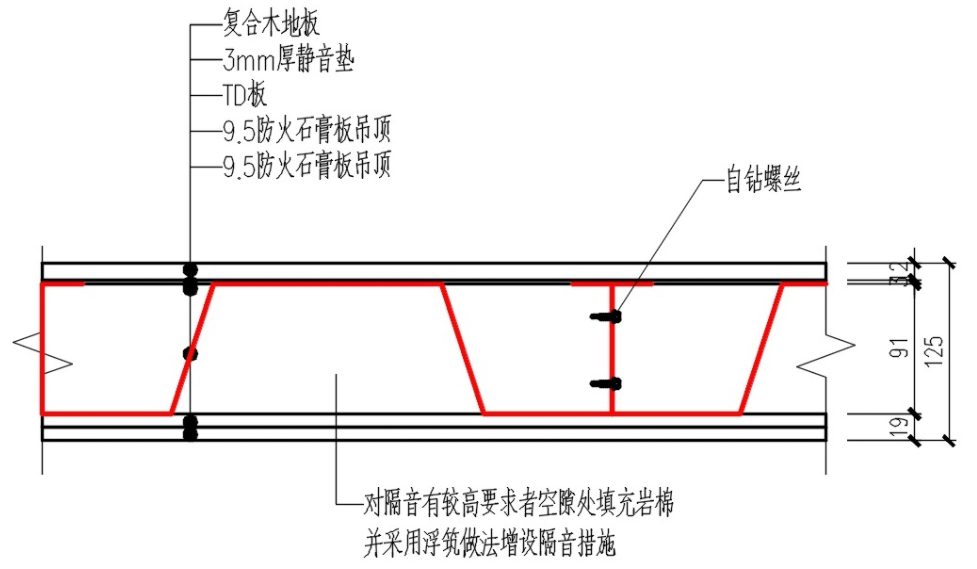

TD-LOFT夹层楼板:由石膏板+压型钢板+木地板集合而成的夹层楼板系统。

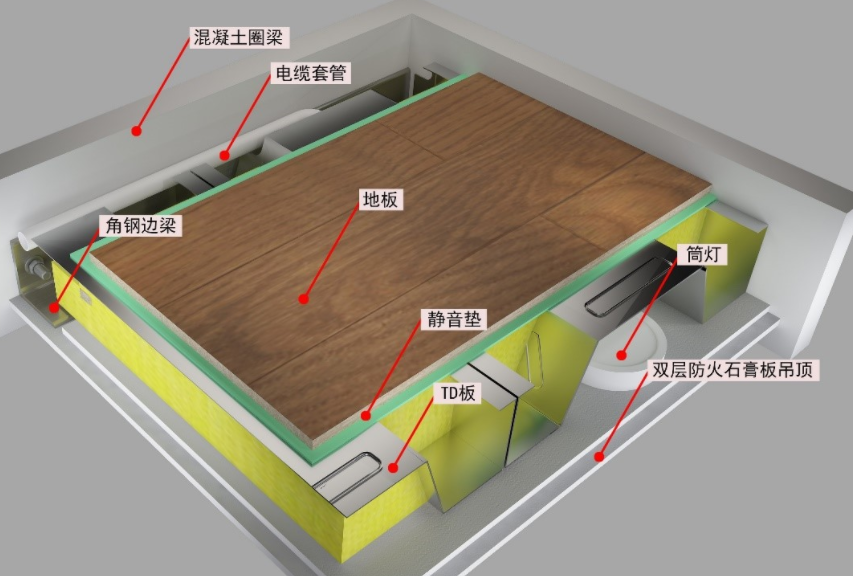

▲TD-LOFT楼板示意图

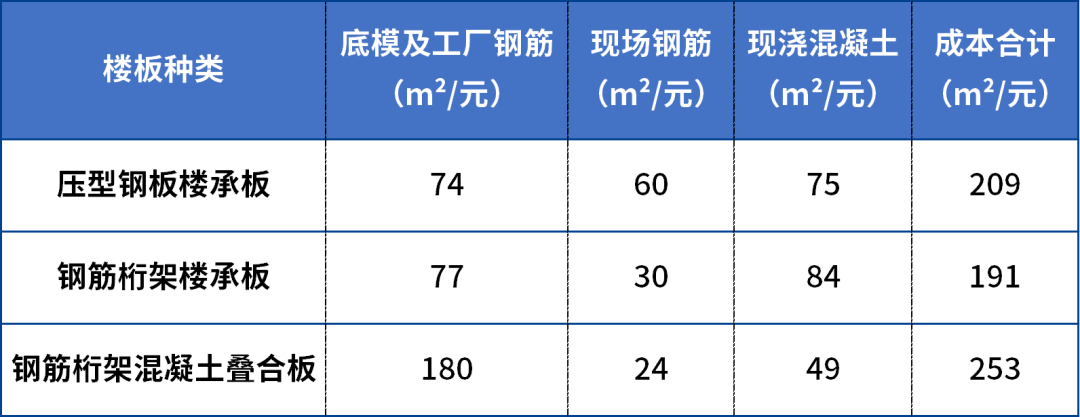

5、综合成本分析


从综合成本的角度,钢筋桁架楼承板经济性最优,比压型钢板楼承板约节省成本10%左右。比混凝土叠合板约节省成本30%左右。

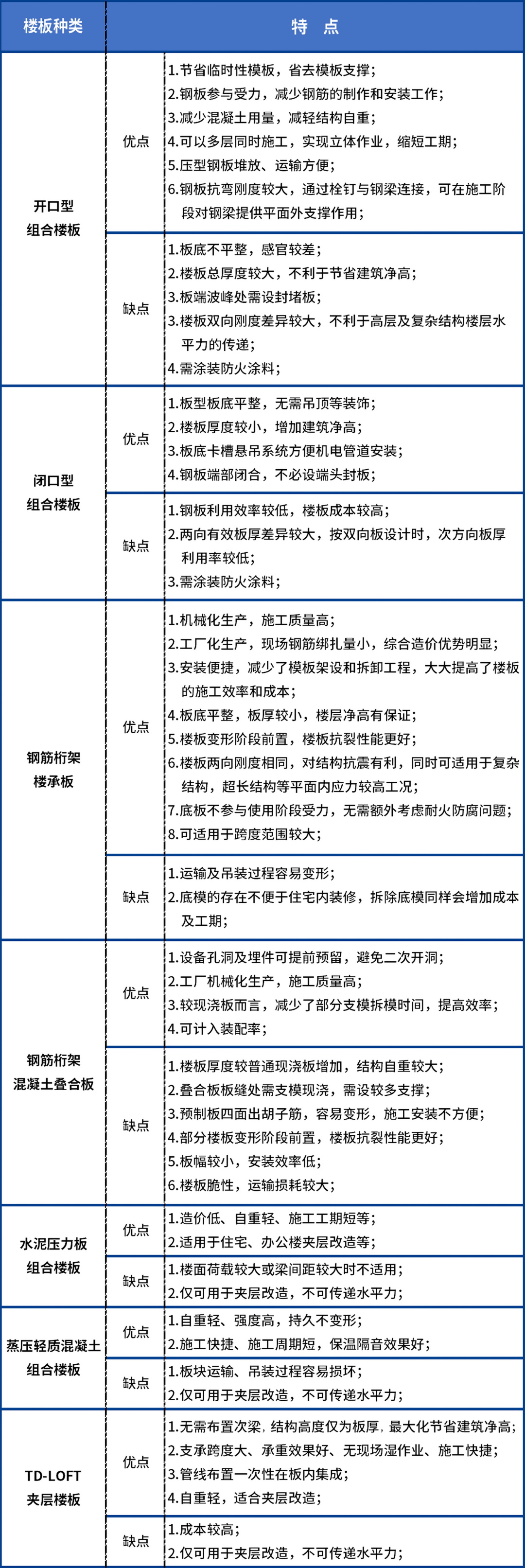

6、楼板特性分析


由于各种楼板其设计原理及施工工艺不同,因此其适用性也各有特点,现对特性进行分析,便于读者进行选择。




参考文献:

[ 1 ]钢结构设计标准(GB 50017-2017)

[ 2 ]组合结构设计规范(JGJ 138-2016)

[ 3 ]组合楼板设计与施工规范(CECS 273:2010 )

[ 4 ]轻型钢结构住宅技术规程(JGJ 209-2010 )



▌作者:同辰建筑 师乙丹

▌本文仅代表作者个人分析总结,仅供参考

▌来源:同辰建筑原创发布,转载请注明以上信息
