【同辰原创】建筑隔热设计-南方建筑外墙保温设计的制高点

设计的朋友们有没有发现有些南方建筑的外墙设计已成为一大难点、痛点。主要集中在夏热冬暖地区，如福建、广东、广西、海南一带。常常项目为满足隔热要求所需要的保温材料厚度远远大于为满足规定性热工限值指标所需要的保温材料厚度。因此，隔热设计已成为南方建筑外墙保温设计的制高点。选择不当不仅造成极大成本浪费，还会影响建筑品质。

外墙保温设计难点表现在不同的保温形式各有利弊、不同的保温材料造成不同的外墙做法和施工效果、不同的建筑设计要求（例如外墙结构材料及绿建要求）又影响着保温形式和保温材料的选择。有时候看似简单但是难以抉择。

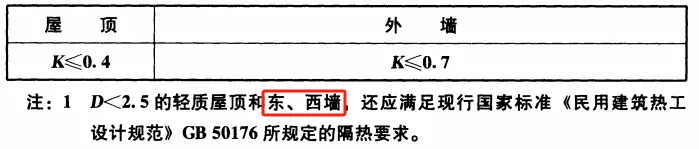

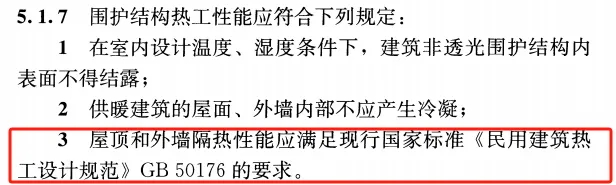

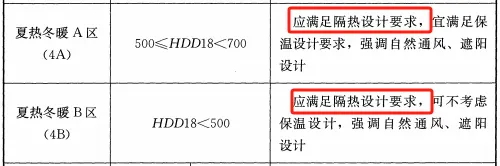

规范中明确要求夏热冬暖地区建筑必须满足防热要求。要求依据如下：

《民用建筑热工设计规范-GB50176-2016 》

《夏热冬暖地区居住建筑节能设计标准JGJ 75-2012》

《绿色建筑评价标准GBT50378-2019》

可见，不论建筑是否有绿建要求，都应该进行隔热设计。

有效的建筑外墙隔热设计可考虑建筑采用南北向或接近南北向、建筑平面立面设计应有利于自然通风、避免主要房间受东西向的日晒、外墙宜采用轻质砌块板材作为维护结构、外墙外表面宜采用浅色饰面材料或设置隔热保温材料、外墙设置遮阳构件。

下面我们以一个单体建筑为例，层层递进的方式来检测不同的保温材料如何设计才能满足建筑外墙隔热要求。以及分析各自优缺点。

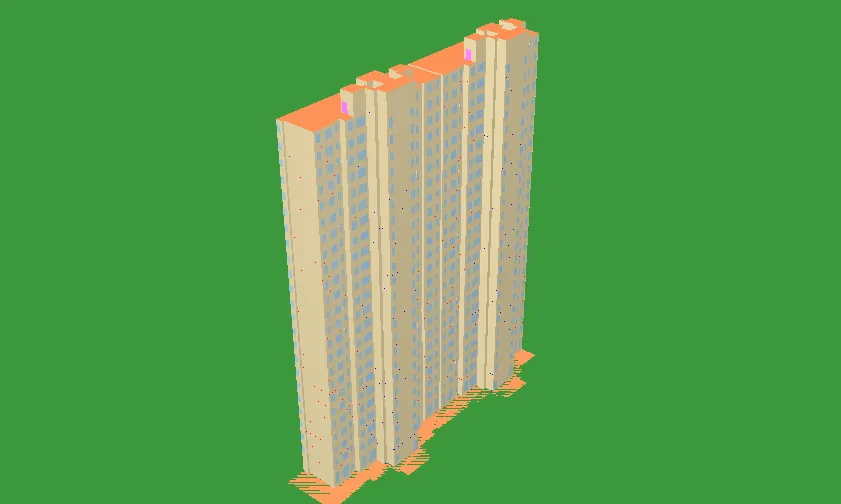

项目位于夏热冬暖地区海口市；

地上建筑25层；

建筑总高度81.2m；

地上建筑面积15197㎡；

建筑外墙由剪力墙和加气混凝土砌块墙均等组成。

节能设计主要使用规范：

《民用建筑热工设计规范-GB50176-2016 》

《夏热冬暖地区居住建筑节能设计标准JGJ 75-2012》

《海南夏热冬暖地区居住建筑节能设计标准JGJ 75-2012》

《建筑节能与可再生能源利用通用规范GB 55015-2021》

方案一：无机保温砂浆

无机保温砂浆是以憎水型膨胀珍珠岩、膨胀玻化微珠、闭孔珍珠岩、陶砂等无机轻集料为保温材料，以水泥或其他水硬性无机胶凝材料为主要胶结料，并掺加高分子聚合物及其他功能性添加剂而制成的建筑保温干混砂浆。

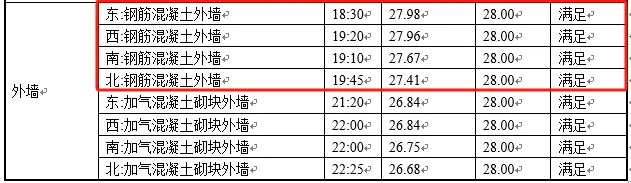

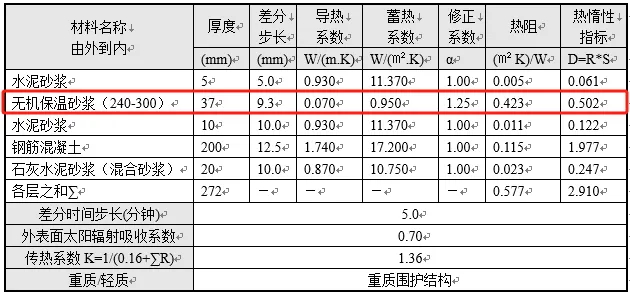

经过验算，发现外墙外侧需设置37厚的无机保温砂浆才可以满足钢筋混凝土外墙内表面小于28摄氏度的隔热要求。

方案二：硬质岩棉板

硬质岩棉板是以熔融火成岩为主要原料喷吹成纤维，加入适量热固性树脂胶粘剂及憎水剂，经压制、固化、切割制成的板状制品。

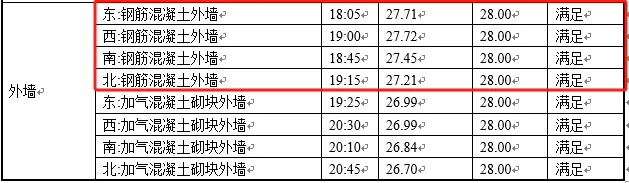

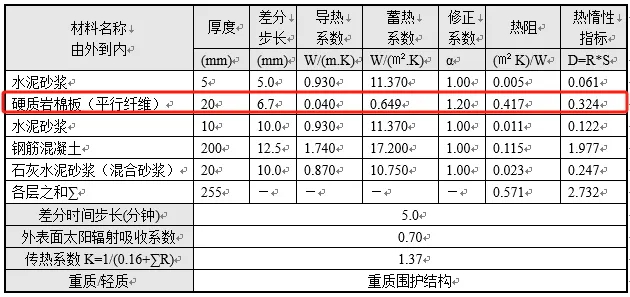

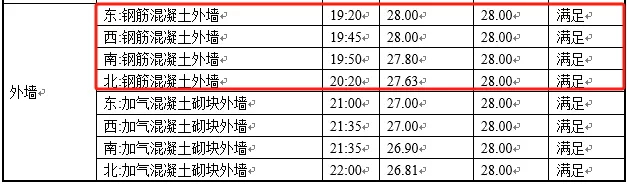

经过验算，发现外墙外侧需设置20厚的硬质岩棉板（规范要求成品规格不小于30厚）才可以满足钢筋混凝土外墙内表面小于28摄氏度的隔热要求。

方案三：XPS聚苯板

挤塑板是以聚苯乙烯树脂或其共聚物为主要成分,添加少量添加剂,通过加热挤塑成型而制得的具有闭孔结构的硬质泡沫塑料制品。

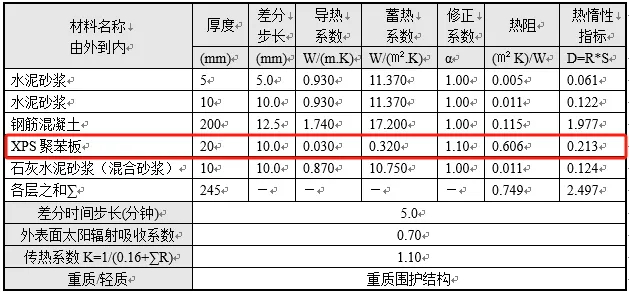

经过验算，发现外墙内侧需设置20厚的XPS聚苯板才可以满足钢筋混凝土外墙内表面小于28摄氏度的隔热要求。

方案四：水性中空玻璃微珠保温隔热材料+建筑反射隔热涂料

水性纳米保温隔热材料由乳液、中空玻璃微珠、钛白粉及其他助剂经纳米技术改性制成,形成具有保温隔热性能的涂覆材料。

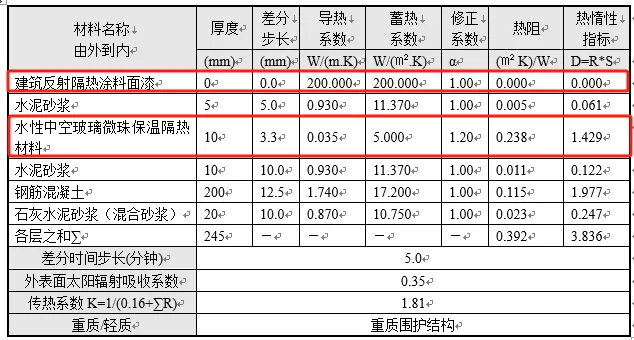

经过验算，发现外墙外侧需设置10厚的水性中空玻璃微珠保温隔热材料+建筑反射隔热涂料才可以满足钢筋混凝土外墙内表面小于28摄氏度的隔热要求。

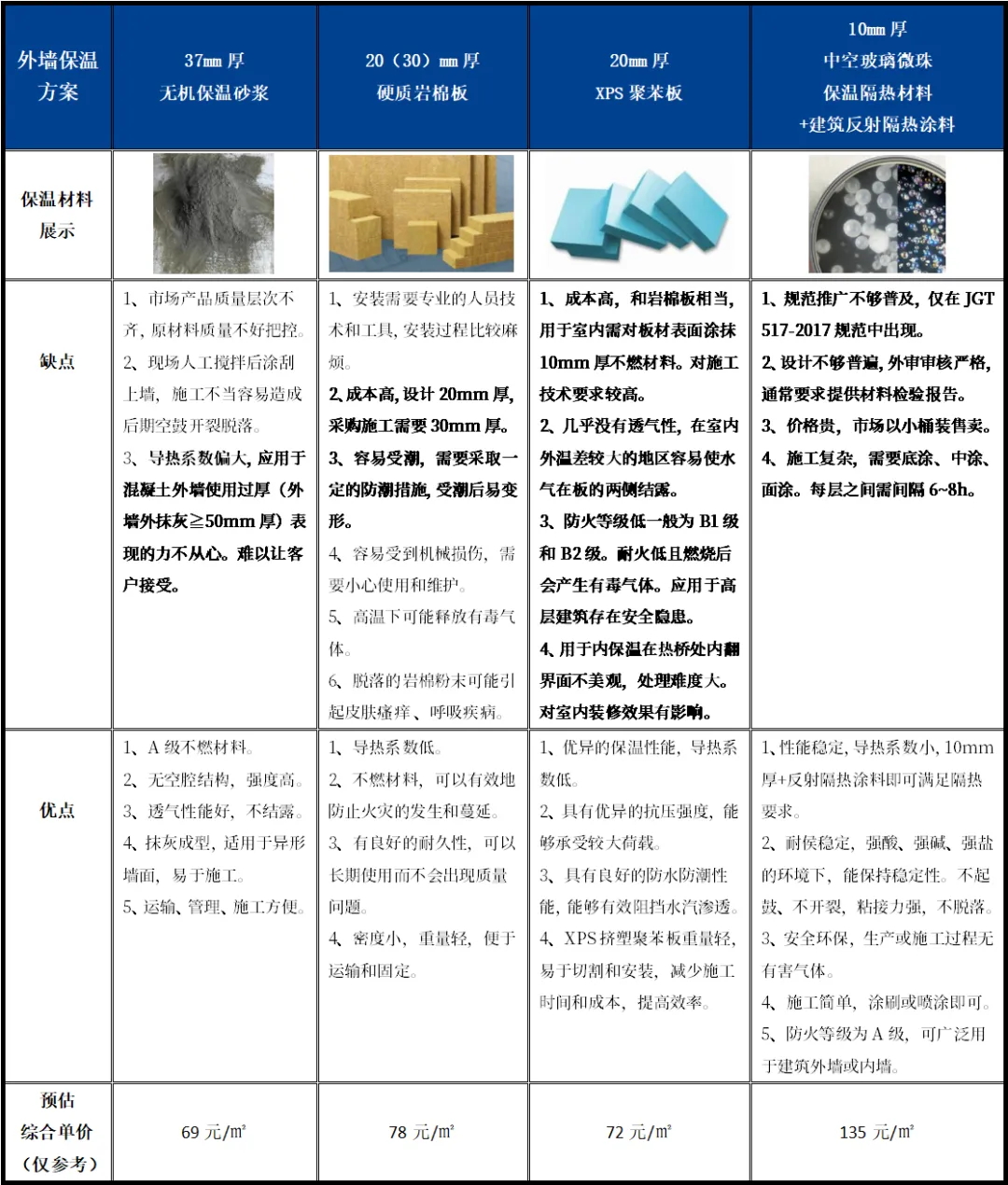

对比方案：

以上是夏热冬暖地区项目常规的外墙保温设计方案。通过对比分析，我们可以看出各种材料具有其不同的优点和缺点。如无机保温砂浆更适用于以内保温或外保温形式的砌块墙建筑，硬质岩棉板更适用于以填充式外保温的幕墙建筑，XPS聚苯板更适用于以内保温形式的剪力墙建筑，水性中空玻璃微珠保温隔热材料+建筑反射隔热涂料更适用于涂料饰面的大多数建筑。我们应扬长避短，因地制宜，需根据具体的项目特征选择对应的保温方案。

▌作者：同辰建筑 周海涛
